Драйвер крокового двигуна з енкодером CNYOHO YH57HX

Драйвер крокового двигуна з енкодером CNYOHO YH57HX— це цифровий драйвер гібридного крокового серводвигуна (драйвер із замкненим контуром / Closed Loop), призначений для керування двофазними кроковими двигунами (переважно типорозмірів NEMA 23 та NEMA 24) з енкодером.Завдяки зворотному зв’язку від енкодера драйвер повністю усуває ризик пропуску кроків, знижує нагрів двигуна та забезпечує плавну, тиху та точну роботу верстатів з ЧПК (CNC), гравірувальних, фрезерних та лазерних верстатів, а також систем автоматизації.Оснащений вбудованим LED-дисплеєм та кнопками для швидкого налаштування параметрів (дріблення кроку, струму, режиму роботи) без обов’язкового підключення до ПК.

Основні переваги та особливості:

• Замкнений контур (Closed Loop): Відстеження позиції ротора в режимі реального часу усуває втрату кроків та позиціонування.

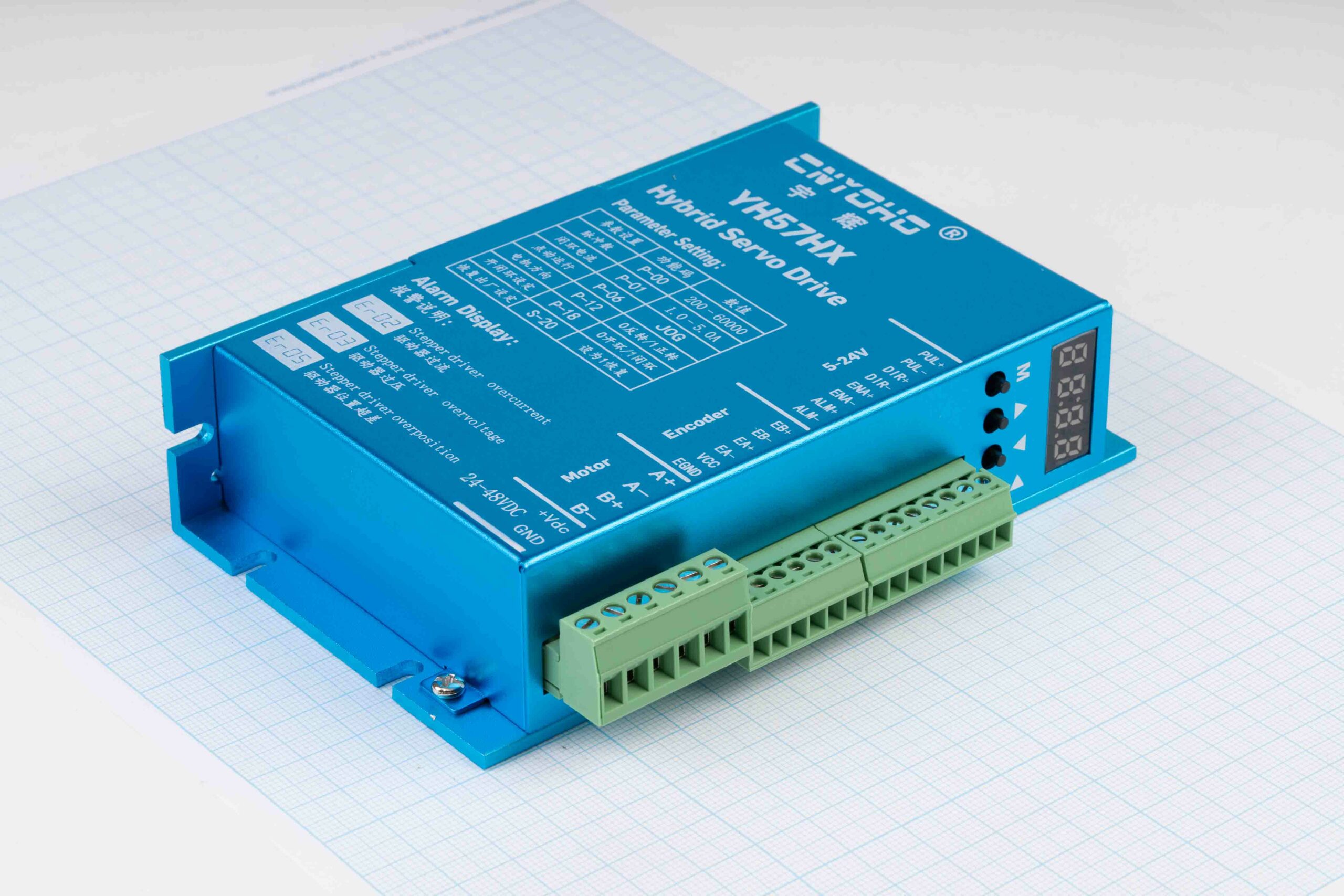

• Вбудована панель керування: Цифровий 4-розрядний дисплей та кнопки керування дозволяють легко змінювати параметри (P-00, P-01 тощо) безпосередньо на корпусі.
• Широкий діапазон напруги сигналів: Підтримує керуючі сигнали 5–24 В без необхідності встановлення додаткових струмообмежувальних резисторів.
• Комплексний захист: Вбудована індикація помилок та захист від перевантаження по струму (Er-02), перенапруги (Er-03) та розбіжності позиції (Er-05).

Технічні характеристики:

• Модель: CNYOHO YH57HX
• Тип приводу: Гібридний серводрайвер
• Напруга живлення: 24 – 48 VDC
• Робочий струм: 1.0 – 5.0 A
• Рівень сигналів керування (PUL, DIR, ENA): 5 – 24 В
• Діапазон мікрокроку: 200 – 60 000 імпульсів/об
• Сумісні двигуни: 2-фазні крокові двигуни з енкодером (NEMA 23 / NEMA 24)

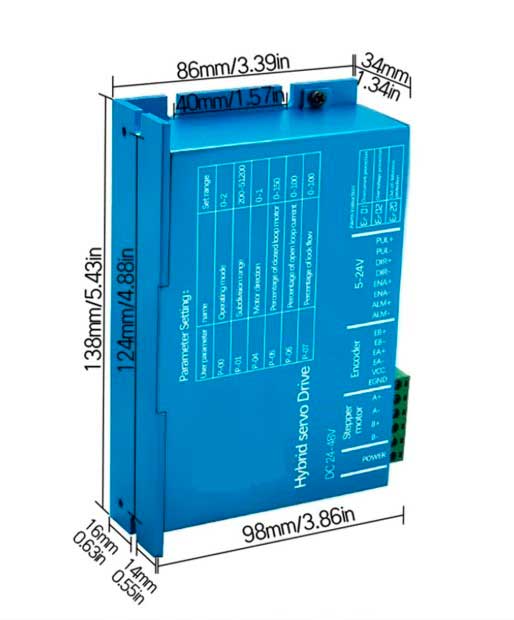

• Габаритні розміри (ДхШхВ): 138 х 98 х 34 мм
• Монтажні відстані: 124 мм / 40 мм

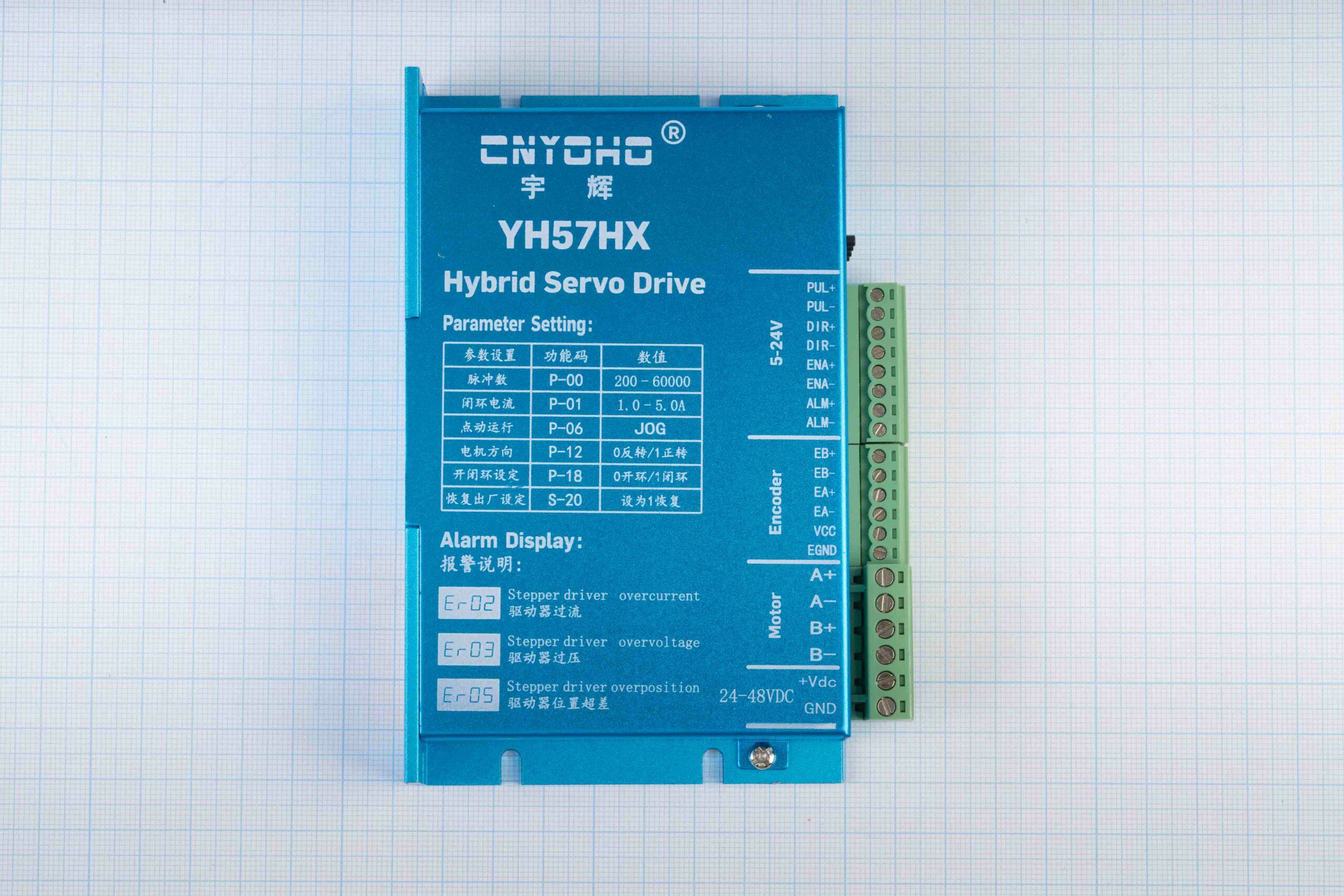

Налаштування параметрів (Parameter Setting):

• P-00 (Мікрокрок): 200 – 60000 імп/об
• P-01 (Струм замкненого контуру): 1.0 – 5.0 A
• P-06 (Точковий режим): JOG
• P-12 (Напрямок обертання): 0 — реверс / 1 — прямий
• P-18 (Режим контуру): 0 — відкритий контур / 1 — замкнений контур
• S-20 (Скидання): встановлення значення 1 для відновлення заводських налаштувань
