Опис
DM556 – це продуктивний цифровий драйвер для крокових двигунів, який використовує технологію мікрокроку для забезпечення плавної та точної роботи. Він підходить для двофазних двигунів із 4, 6 або 8 проводами, з фланцевими розмірами від NEMA 17 (42 мм) до NEMA 34 (86 мм).

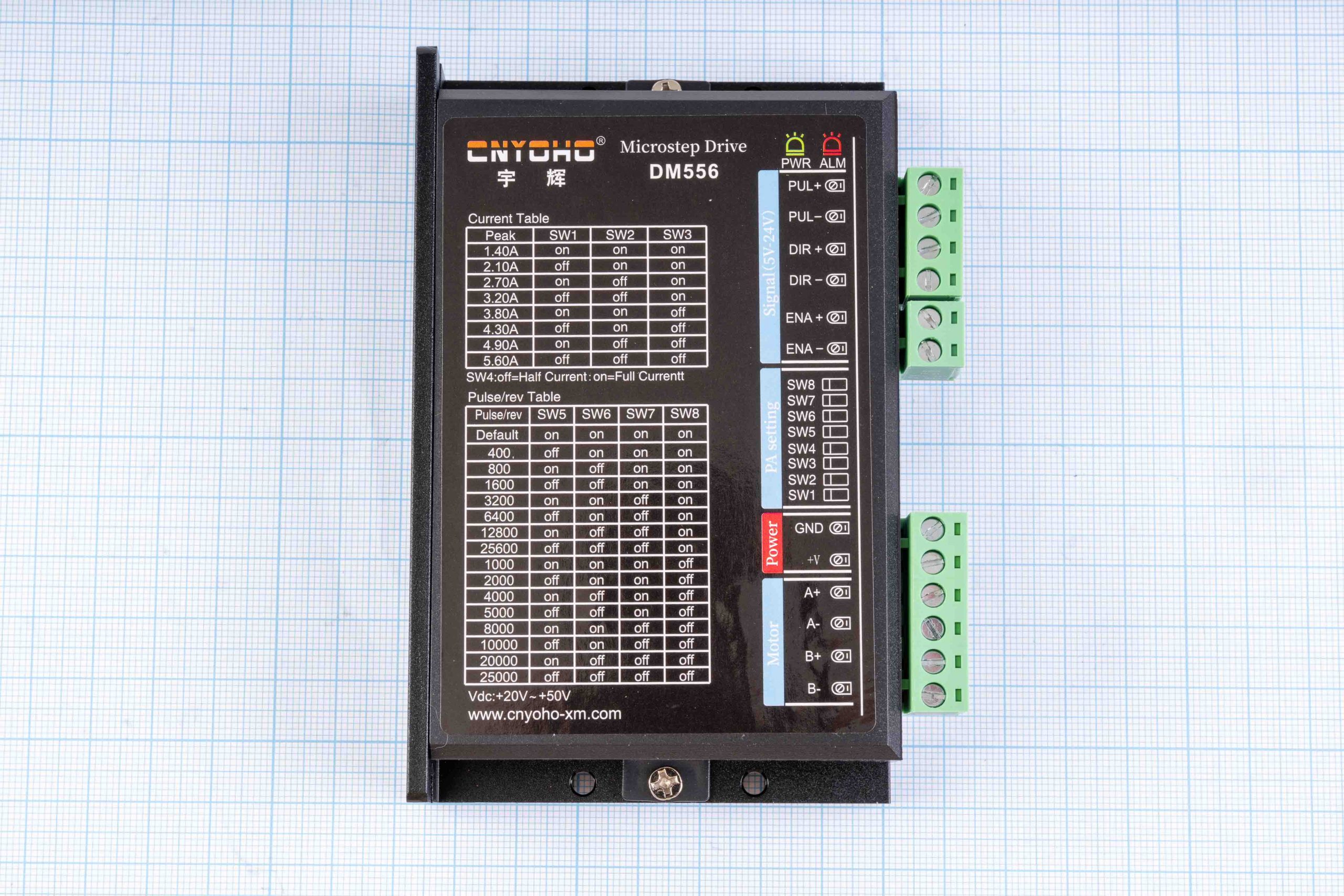

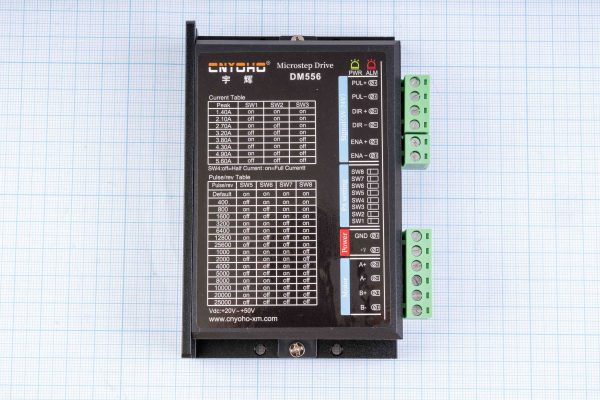

Пристрій підтримує 15 режимів поділу кроку, з максимальною роздільною здатністю 25 600 кроків на оберт. Налаштування робочого струму здійснюється через DIP-перемикачі в діапазоні 1.4A до 5.6A (пікове значення).

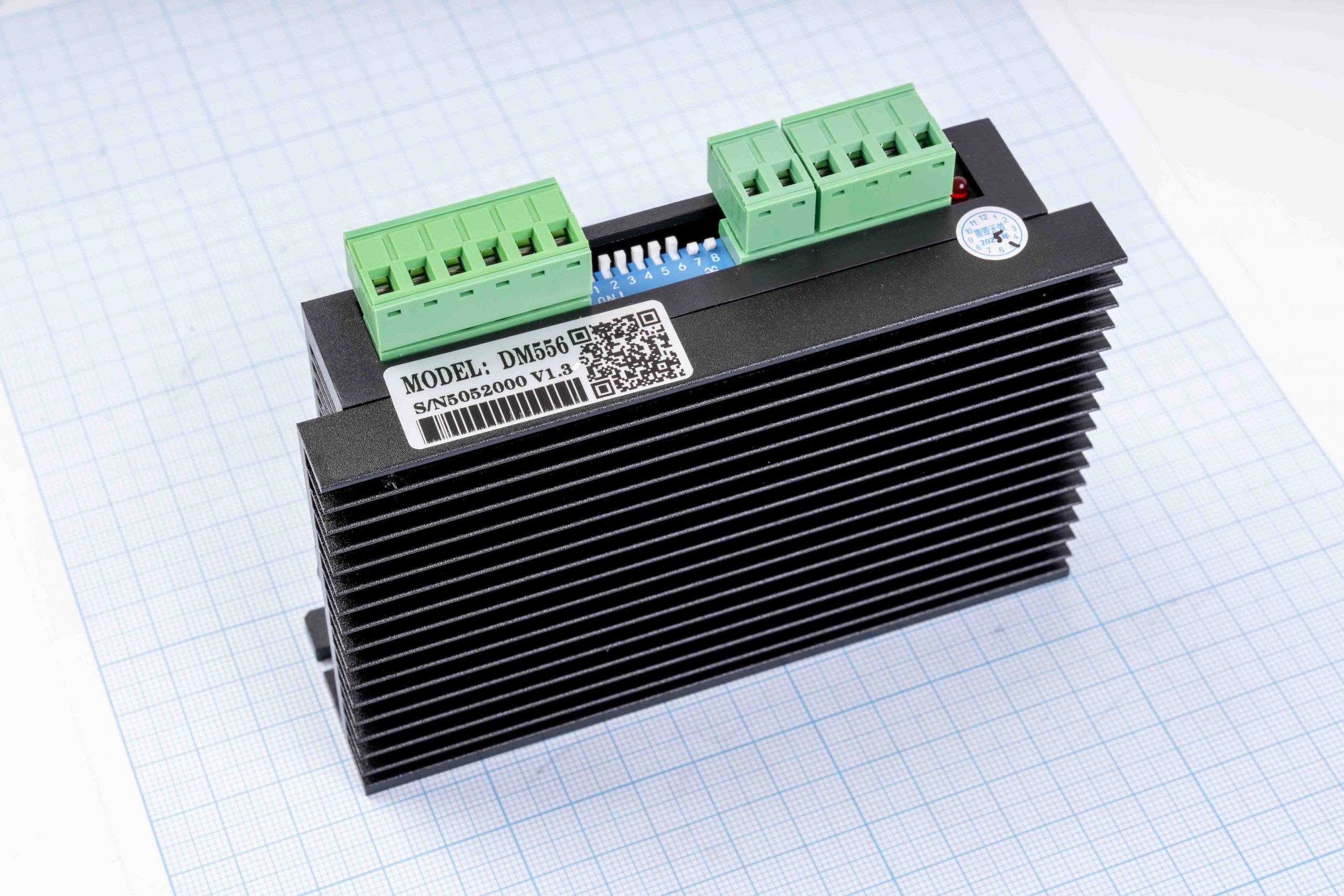

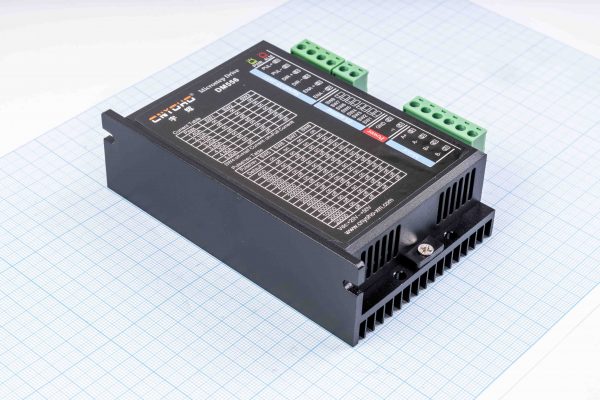

DM556 має захист від короткого замикання, перевантаження за струмом і перенапруги. Вбудована функція автоматичного зменшення струму в стані спокою допомагає зменшити нагрівання та покращити енергоефективність. Для ефективного тепловідведення використовується алюмінієвий радіатор.
Основні переваги:
- Висока точність та плавність роботи
- 15 режимів поділу кроку (від 200 до 25 600 кроків/оберт)
- 8 рівнів налаштування вихідного струму
- Оптично ізольовані входи для захисту від перешкод
- Функція автоматичного зниження струму у стані спокою
- Захист від короткого замикання, перевантажень та перенапруги
Технічні характеристики:
- Виробник: CNYOHO
- Модель: DM556
- Тип: цифровий драйвер
- Сумісні двигуни: двофазні крокові двигуни (NEMA 17 – NEMA 34)
- Робочий струм (DIP-перемикачі): 1.4A до 5.6A (пікове значення)
- Напруга живлення: DC 20-50V (постійний струм)
- Частота крокових імпульсів: до 200 kHz
- Опір ізоляції: ≥500 MOm
- Мікрокрок (DIP-перемикачі): 15 режимів (400 – 25 600 кроків/оберт)
- Вхідний сигнал: STEP/DIR, імпульсний або диференціальний (DC 5-24V)
- Охолодження: пасивне (радіатор)
- Робоча температура: 0…+50 °C
- Температура зберігання: -20…+65 °C
- Габарити: 118 мм х 75.5 мм х 34 мм
- Вага: 0.26 кг
DM556 – це чудовий вибір для ЧПК-систем, автоматизованих верстатів, 3D-принтерів та інших пристроїв, що потребують високої точності та стабільності керування кроковими двигунами.
