Опис

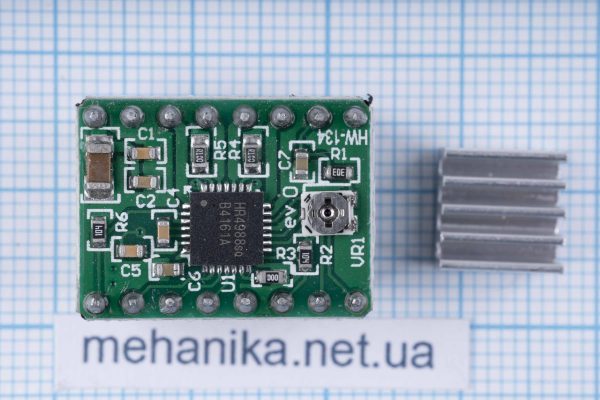

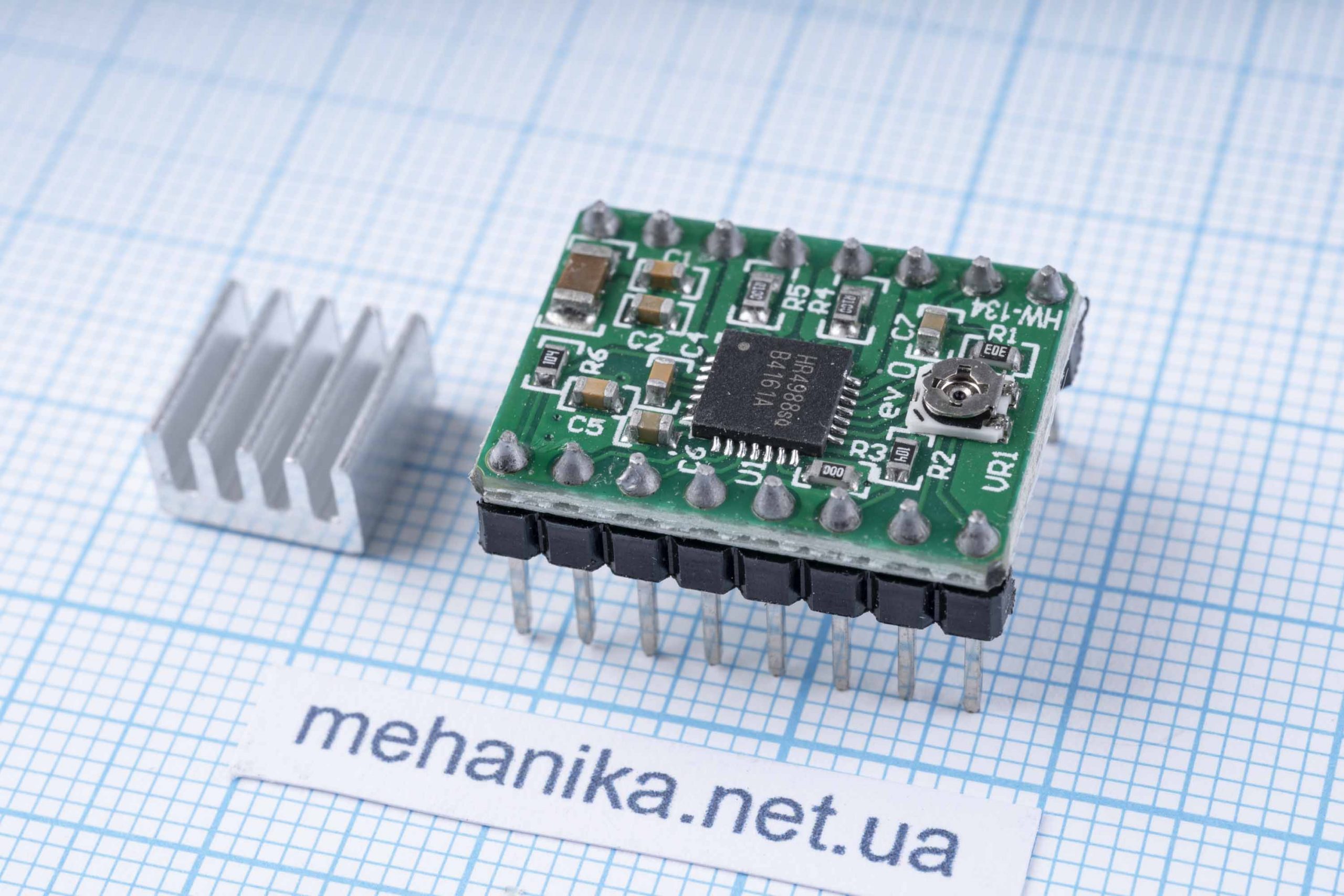

Драйвер крокового двигуна А4988 — це компактний драйвер крокового двигуна, який працює від напруги DC 8-35V та може забезпечити струм до 1А на фазу без радіатора або 2A з радіатором (у комплекті йде радіатор). Модуль A4988 має вбудований захист від перевантаження та перегріву пристрою, чим забезпечує додаткову безпеку при експлуатації.
Такий драйвер прекрасно підійде для складання бюджетних 3D принтерів(часто використовується разом із 3D принтерами RepRap, зокрема із платою RAMPS 1.4), копіювальних машин й факсів, верстатів з ЧПУ та інших пристроїв, де важлива висока точність переміщень. Пристрій дозволяє забезпечити чіткий взаємозв’язок кута ротора, швидко стартувати, зупинятися, повертатися на потрібний кут й виконувати реверс.

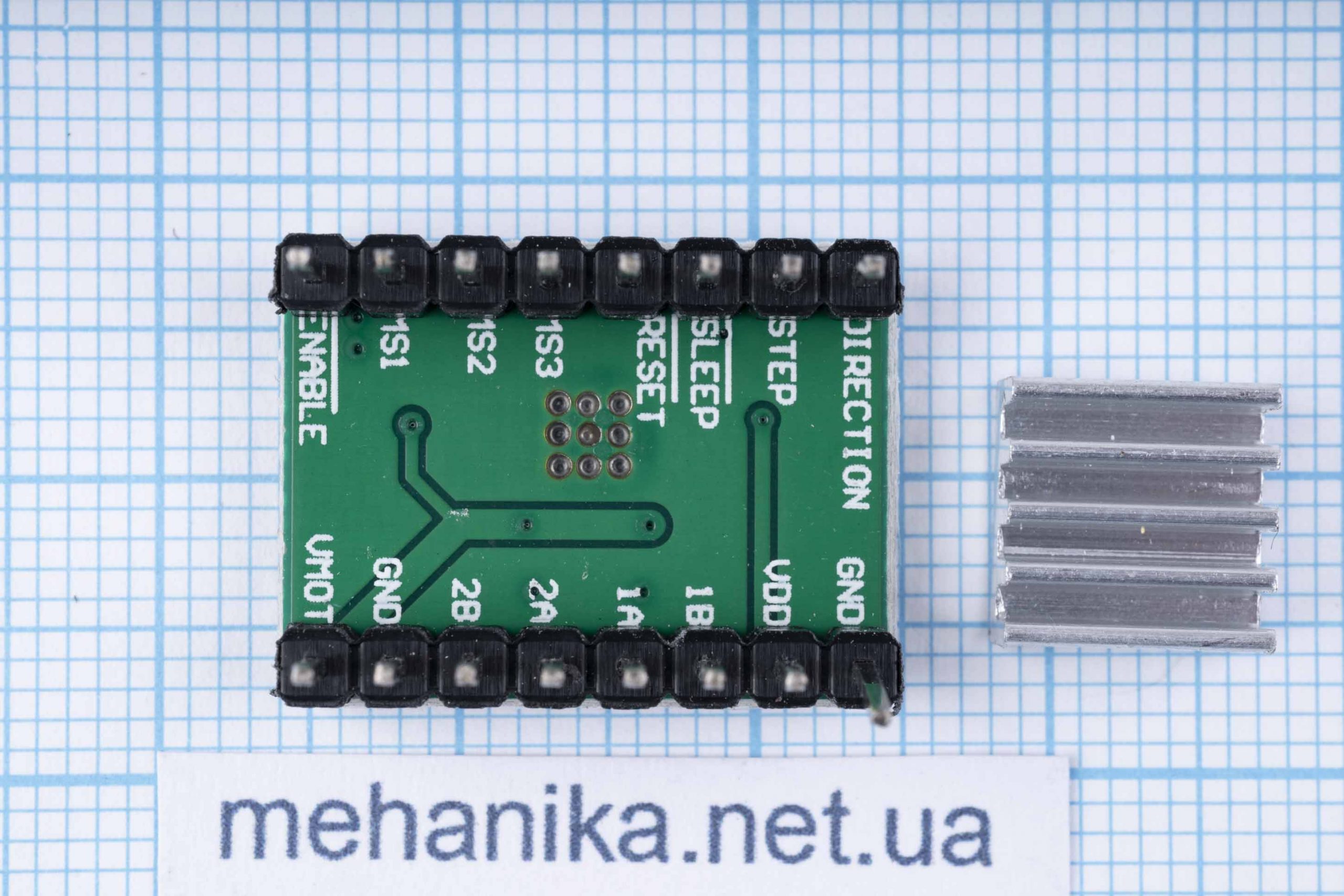

У даній моделі драйвера використовуються всього два дроти для передачі команд: STEP — крок та DIR — напрямок обертання. Драйвер A4988 дозволяє збільшити кількість кроків на один оборот 360° в крокових двигунах за рахунок можливості управління проміжними кроками, що підвищує продуктивність мотора. Драйвер дозволяє використовувати один з п’яти режимів мікрокроку, а саме: 1 як повний, 1/2, 1/4, 1/8 та 1/16.
Характеристики:
- Напруга живлення: DC 8-35V
- Режими мікрокроку: 1, 1/2, 1/4, 1/8, 1/16
- Напруга логіки: DC 3-5.5V
- Максимальний струм на фазу без радіатора: 1А
- Максимальний струм на фазу з радіатором: 2А
- Захист від перегріву: так
- Радіатор: так
