Опис
Модуль витратоміра, усередині якого знаходяться лопаті, що обертаються під тиском води. Модуль працює завдяки датчику Холла, що видає імпульс при кожному обертанні лопатей. Датчик Холла герметично відокремлений від води та лопатей, так що не варто побоюватися протікання.

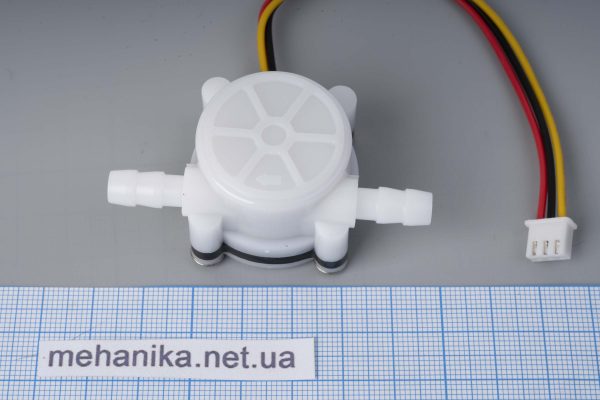

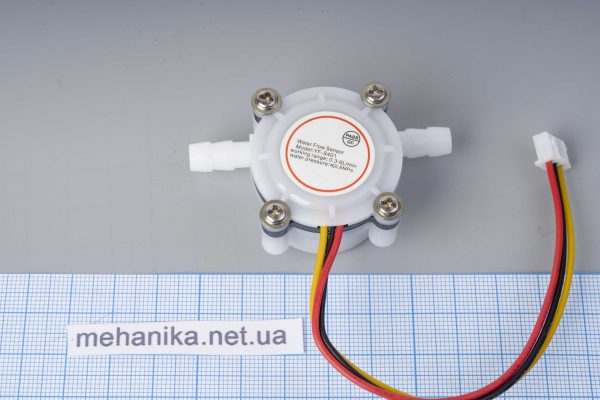

Датчик витрати води YF-S401 складається з пластикового корпусу, ротора з магнітами та датчика Холла. Швидкість обертання ротора прямо пропорційна швидкості водяного потоку. Що більша швидкість, то частіше магніти проходить поруч із датчиком Холла, то більше вписувалося імпульсів на інформаційному виведенні датчика.
Сенсор генерує 450 імпульсів на 1 літр. Таким чином, чутливість сенсора становить приблизно 22 мл. Датчик моделі YF-S401 призначений для вимірювання об’єму рідини, що проходить, в діапазоні від 1 до 30 літрів у хвилину при тиску не більше 1,75 МПа.
Характеристики
Робоча напруга: 5…18 В
Споживаний струм: до 15 мА (при Vcc = 5 В)
Вимірюваний діапазон витрати води: 1…30 л/хв
Помилка вимірів: ±3%
Робочий тиск: до 1,75 МПа = 17,5 бар = 17,27 ст. атм.
Температура температури: 0 … 80 °C
Температура рідини: до 120 °C
Вологість повітря: 35…90%
Розмір патрубка: 8 мм
Габарити: 65x36x36 мм
Вага: 43 г
