Опис

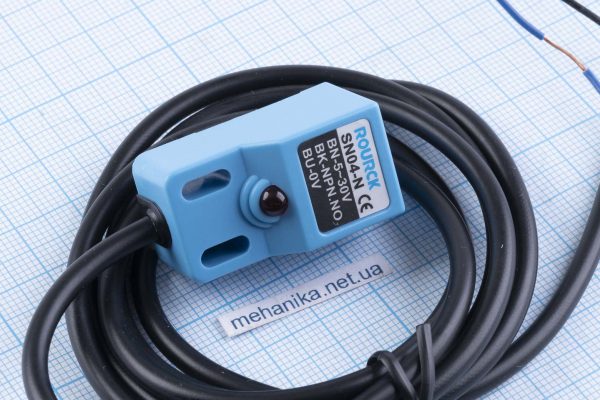

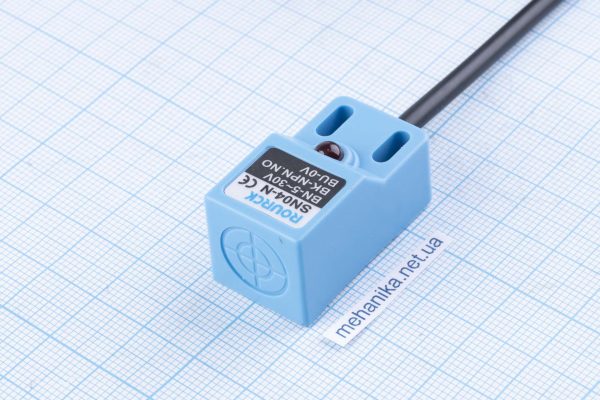

SN04-N – це безконтактний датчик наближення індуктивного типу від великої японської корпорації OMRON. Такий датчик використовується у верстатах з ЧПУ та пристроях автоматизації для визначення положення металевих об’єктів та обмеження їх переміщення. На індуктивний датчик не впливають висока вологість та пил. SN04-N оснащений світлодіодною індикацією.
Принцип роботи: датчик індуктивного типу має спеціальний генератор, який видає певну амплітуду коливань. Коли в полі дії пристрою потрапляє металевий об’єкт, коливання починають змінюватися, що і сигналізує про наявність предмета.
Особливості:
- Має високу точність спрацьовувань
- Не потребує фізичного контакту з об’єктом виявлення
- Нечутливий до пилу та високої вологості
- Стійкий до зносу
- Має компактні розміри
Технічні характеристики:
- Тип виходу: NPN NO (нормально відкритий)
- Об’єкт виявлення: металевий предмет
- Стандартні розміри об’єкта виявлення: 18 мм х 18 мм х 1 мм
- Відстань виявлення чорних металів: 4 мм ±10% (для кольорових металів відстань виявлення зменшується)
- Діапазон регулювання відстані виявлення: 0…4 мм
- Час відгуку: 2 мс
- Частота відгуку: 500 Hz
- Напруга живлення (діапазон робочої напруги): DC 5-30V
- Споживання струму (при DC 30V): 10 mA
- Струм навантаження: менше ніж 50 mA
- Світлодіодна індикація: так
- Види захисту: захист від короткого замикання, захист від перенапруги
- Ступінь захисту: IP67
- Матеріал: пластик

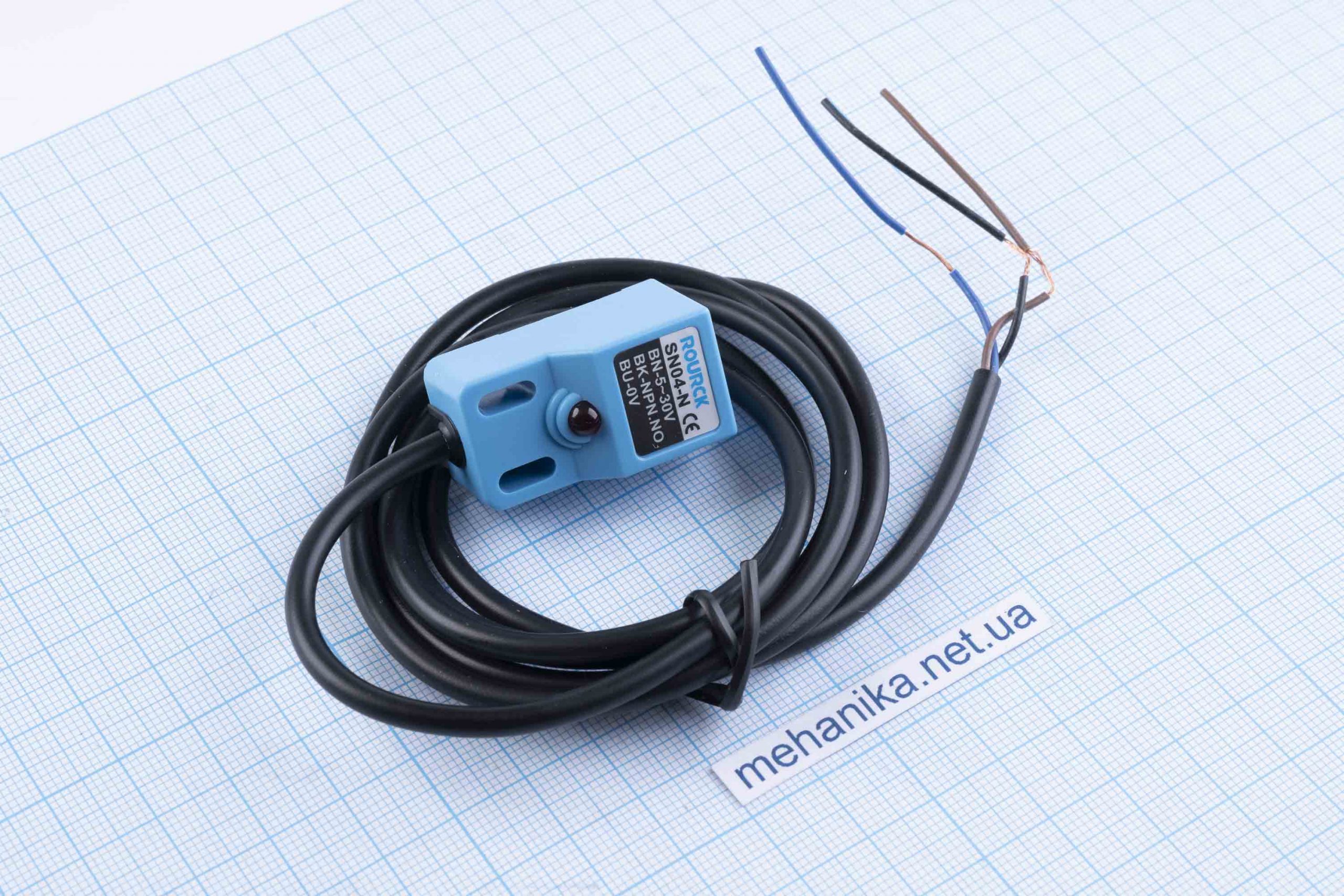

- Кількість дротів: 3 (чорний, коричневий, синій)
- Довжина сполучного кабелю: 2 м
- Ізоляційний опір: 20 МОм (при DC 500V)
- Ударостійкість: 200 м/с² по 10 разів у напрямках X, Y, Z
- Діапазон температури навколишнього середовища (експлуатація та зберігання): -25°C…+70°C
- Діапазон вологості навколишнього середовища (експлуатація та зберігання): 35…95% (без конденсації)
