Чавунний повірочний квадратний блок

5,932.5013,440.00

Артикул: Невідомо Категорія:

Опис

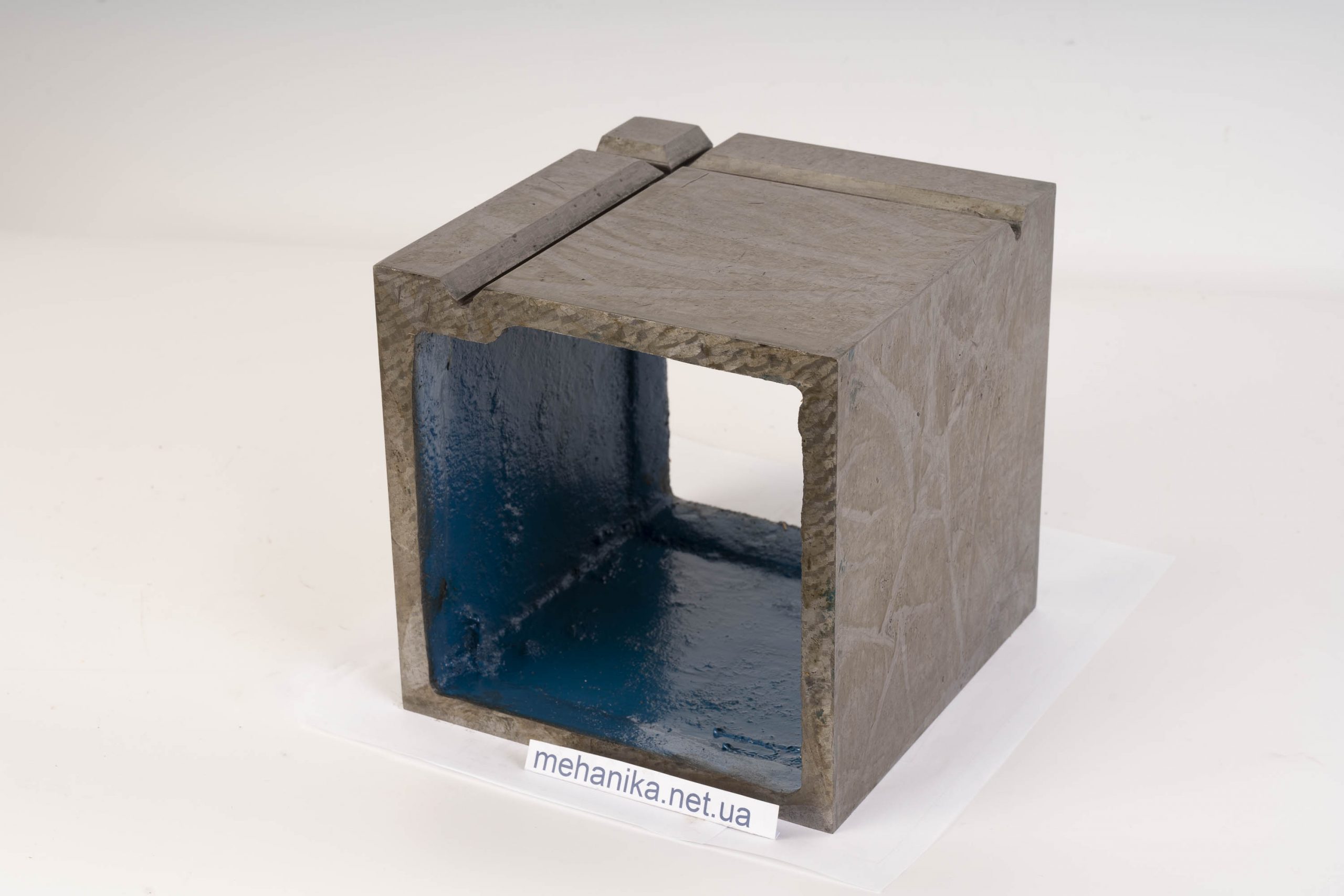

Чавунний рамний повірочний блок виготовлений із чавуну.

Основне застосування цього продукту — не тільки перевірка вертикальності та паралельності частин, але й підтримка деталі під час розмітки. Зазвичай продукт має кубовидну або кубічну форму.

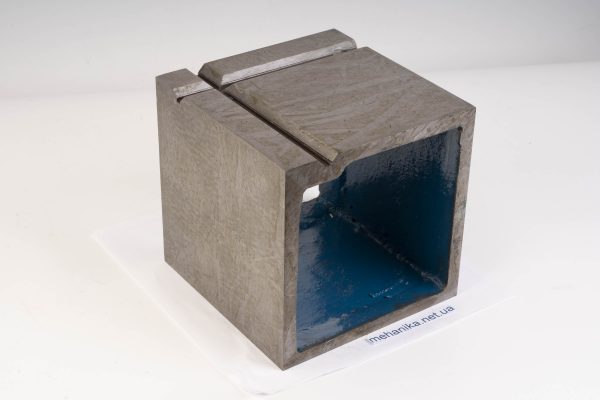

Одна з робочих поверхонь блоку має V-подібний паз.

Умови навколишнього середовища під час перевірки: нормальна температура та вологість.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Розмір (мм) Паралельність робочих поверхонь Площинність робочої поверхні Вертикальність робочої поверхні
Клас точності (мкм)
КЛАС 1 КЛАС 2 КЛАС 1 КЛАС 2 КЛАС 1 КЛАС 2
200 × 200 × 200 4 мкм 8 мкм 2.5 мкм 4 мкм 4 мкм 8 мкм
300 × 300 × 300 6 мкм 12 мкм 2.5 мкм 4 мкм 6 мкм 12 мкм
