Опис

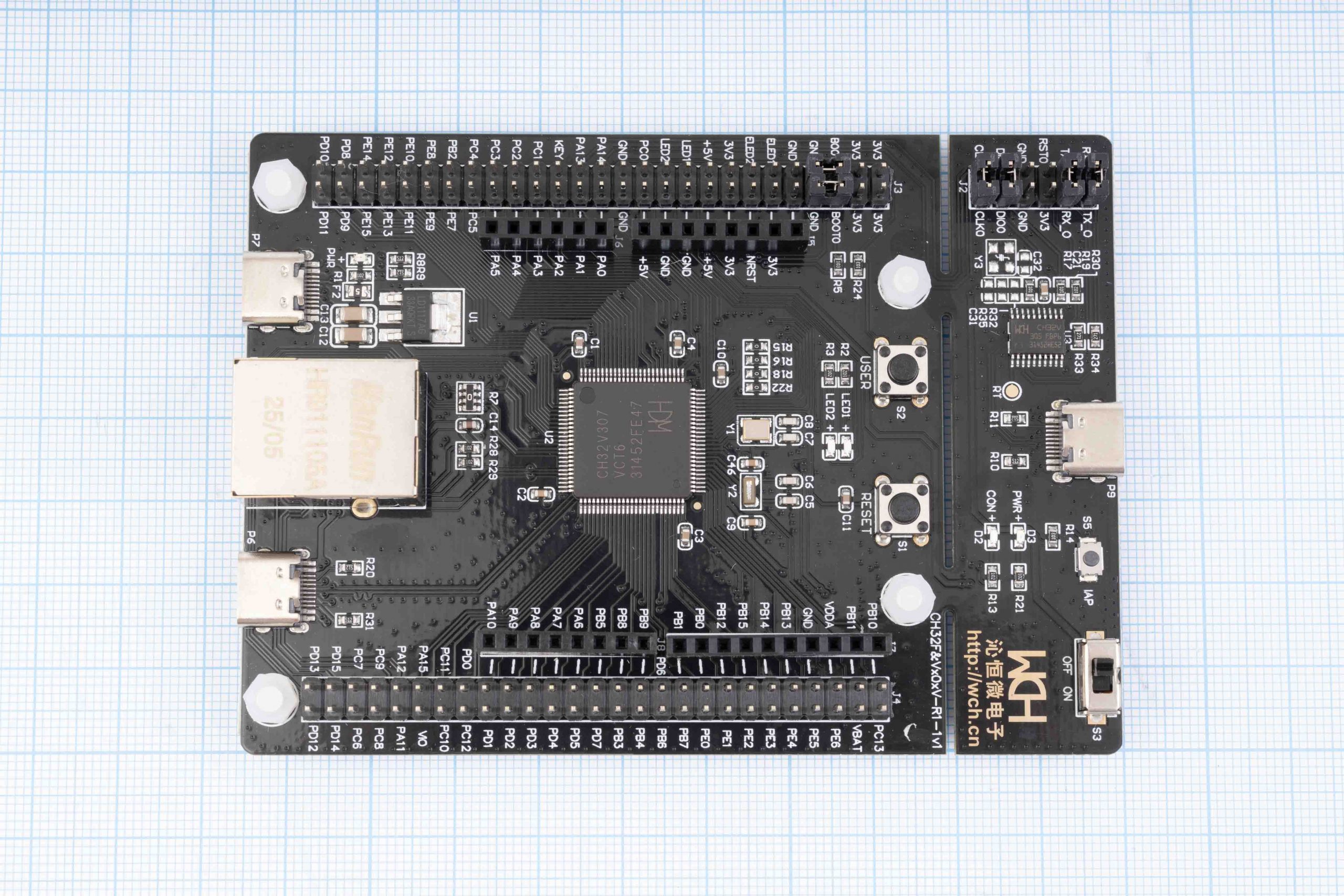

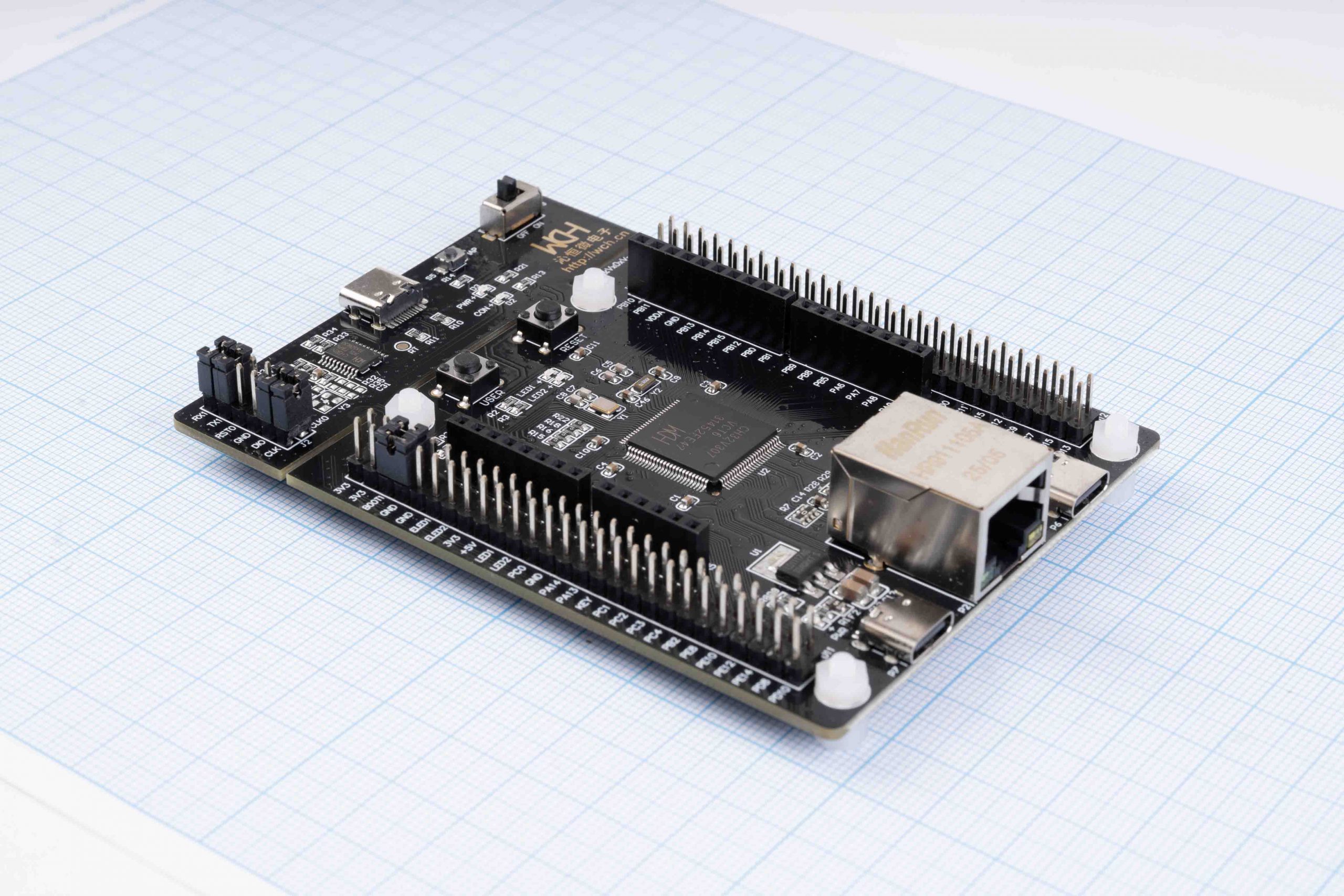

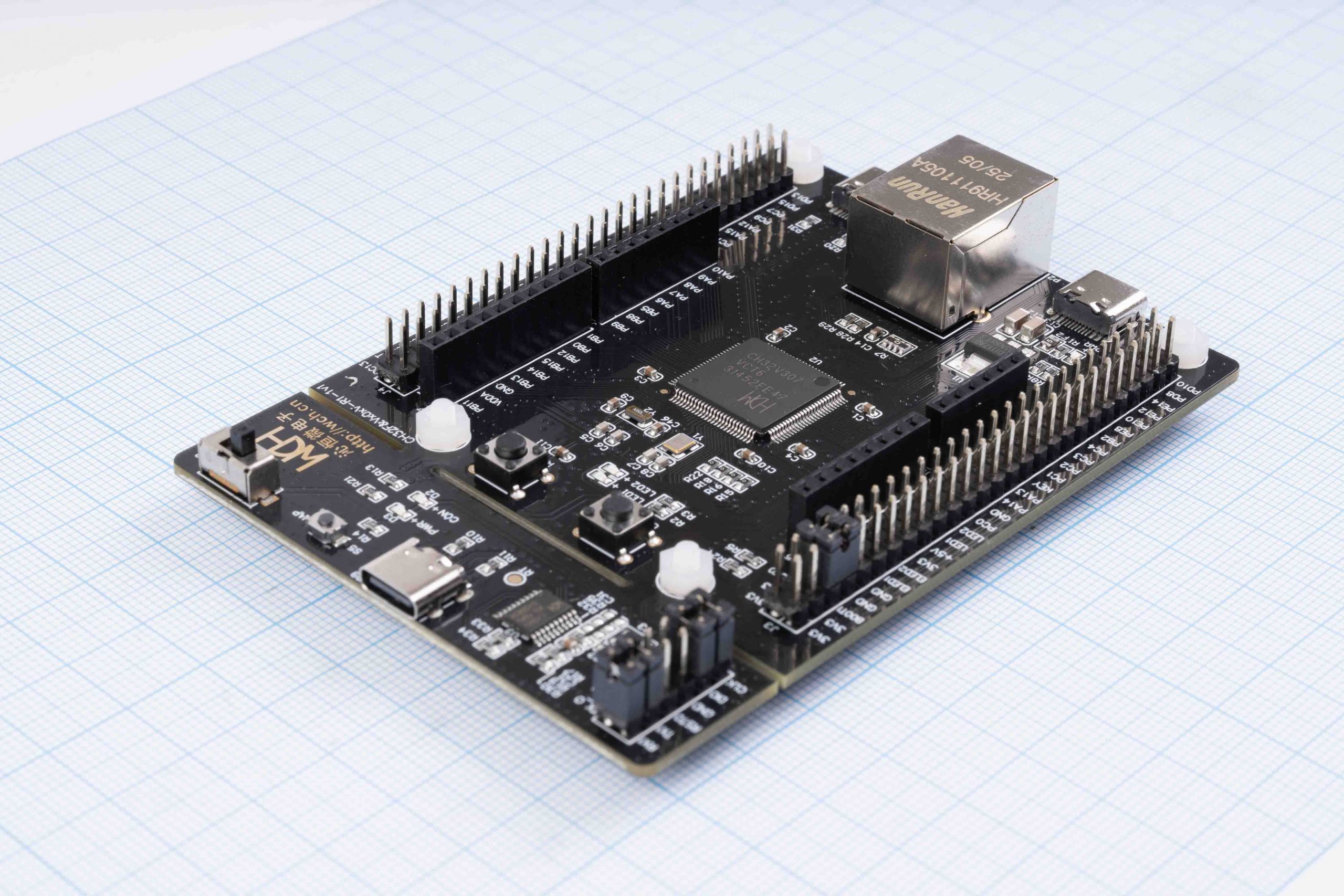

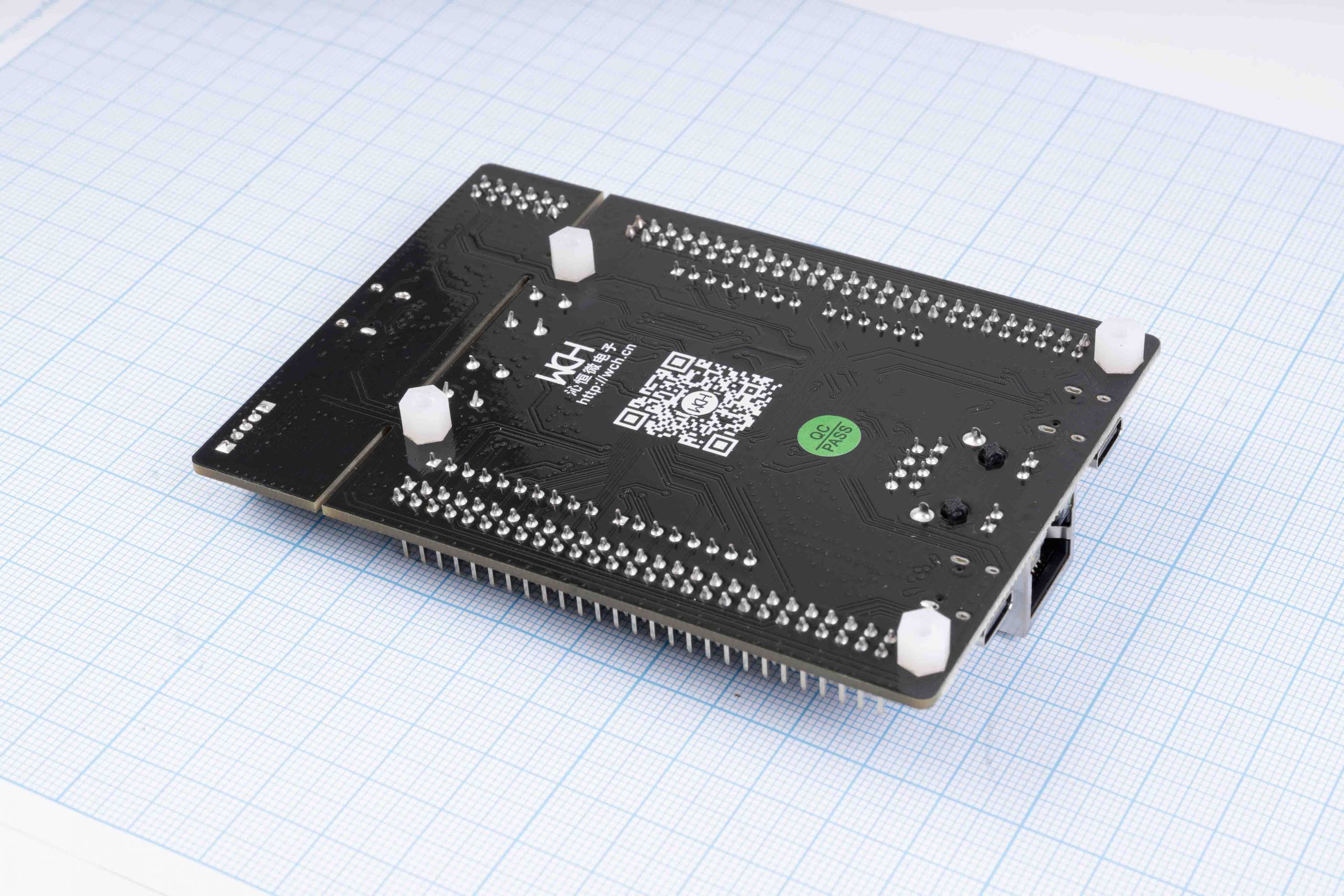

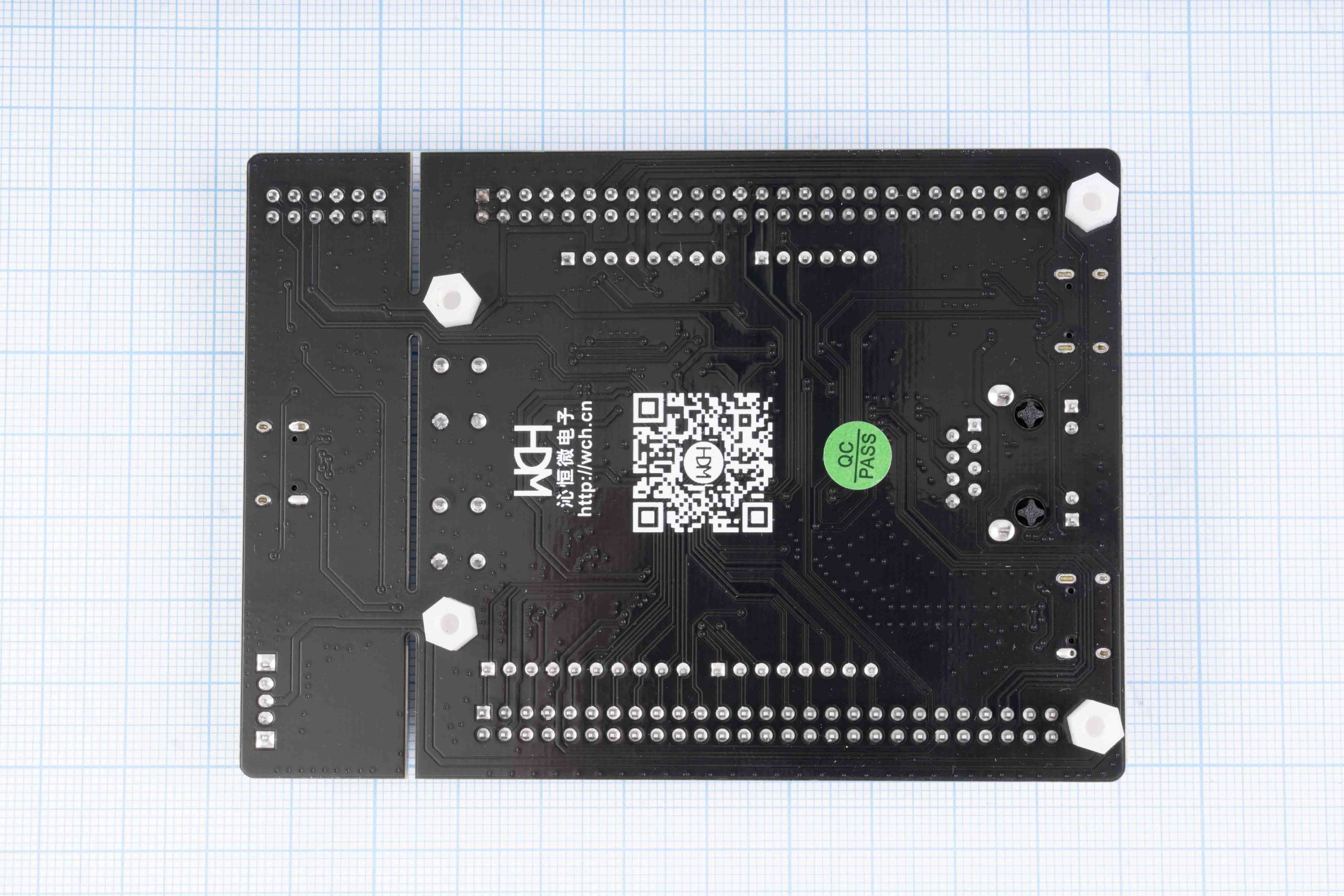

CH32V307V-EVT-R1 — це багатофункціональна плата розробника, побудована на потужному мікроконтролері WCH CH32V307VCT6 з 32-бітним ядром RISC-V4F, що працює на частоті до 144 МГц. Вона орієнтована на задачі, де потрібна висока кількість UART-портів, Ethernet-зв’язок і гнучке розширення вводу/виводу. Плата ідеально підходить для розробки IoT-рішень, промислових систем зв’язку та навчальних проєктів.

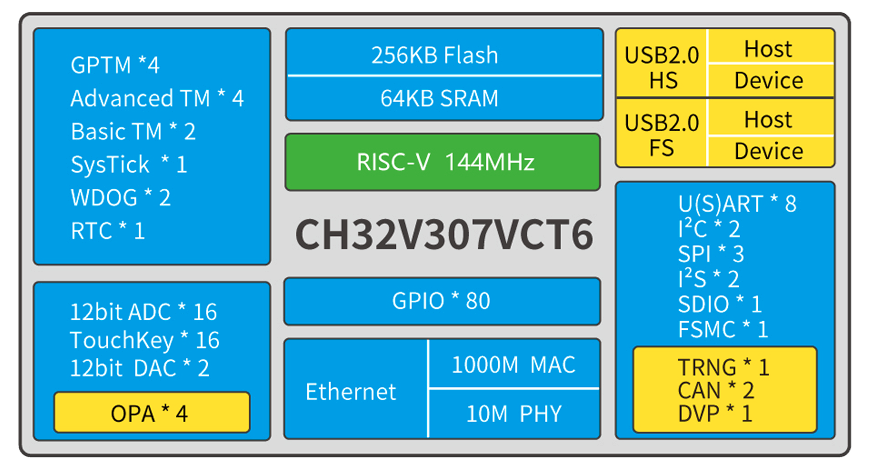

Основні характеристики:
- Процесор: 32-бітне ядро RISC-V4F @ 144 МГц
(апаратна підтримка операцій з плаваючою комою, одиночний такт множення/ділення) - Оперативна пам’ять: до 64 КБ SRAM
- Флеш-пам’ять: до 256 КБ
- Ethernet: Вбудований 10 Мбіт/с PHY, Gigabit MAC
- USB:
- 1× USB 2.0 Type-C з вбудованим PHY (480 Мбіт/с)
- 1× USB 2.0 Type-C Full Speed (12 Мбіт/с)
- UART: 8 інтерфейсів UART (5 UART + 3 USART), доступні через окремі роз’єми
- Інші інтерфейси:
- 2× CAN 2.0B
- 2× I²C, 3× SPI, 2× I²S
- SDIO, FSMC, цифровий відеоінтерфейс (DVP)
- 80 GPIO, 16 зовнішніх переривань
- 2× 12-бітний DAC, 2× 16-канальний 12-бітний ADC
- 16-канальний TouchKey
- 10 таймерів
- 2 контролери DMA (18 каналів)
- 4 аналогових підсилювачі
- TRNG, CRC, 96-бітний унікальний ID
Можливості розширення:
- GPIO-роз’єми: доступ до усіх основних I/O, включаючи всі UART
- Arduino-сумісні роз’єми: зручно для швидкого прототипування
- Роз’єм для налагодження: SDI/UART, підключення до WCH-Link через USB-C (обирається перемичкою)
Живлення:
- Живлення від USB або зовнішнього джерела 5 В (обирається перемикачем)
- Вбудований стабілізатор напруги 5В → 3.3В
Додатково:
- Кнопка скидання та користувацька кнопка
- Індикація роботи за допомогою LED
- Підтримка прошивок як bare-metal, так і з використанням RT-Thread OS
- Публічний доступ до схем, даташиту і прикладів коду на [GitHub WCH]
CH32V307V-EVT-R1 — це зручне рішення для роботи з RISC-V архітектурою, яке поєднує потужну апаратну базу, багатий набір інтерфейсів та гнучкість у програмуванні й відлагодженні. Підходить як для ентузіастів, так і для професійних розробників.
