Опис

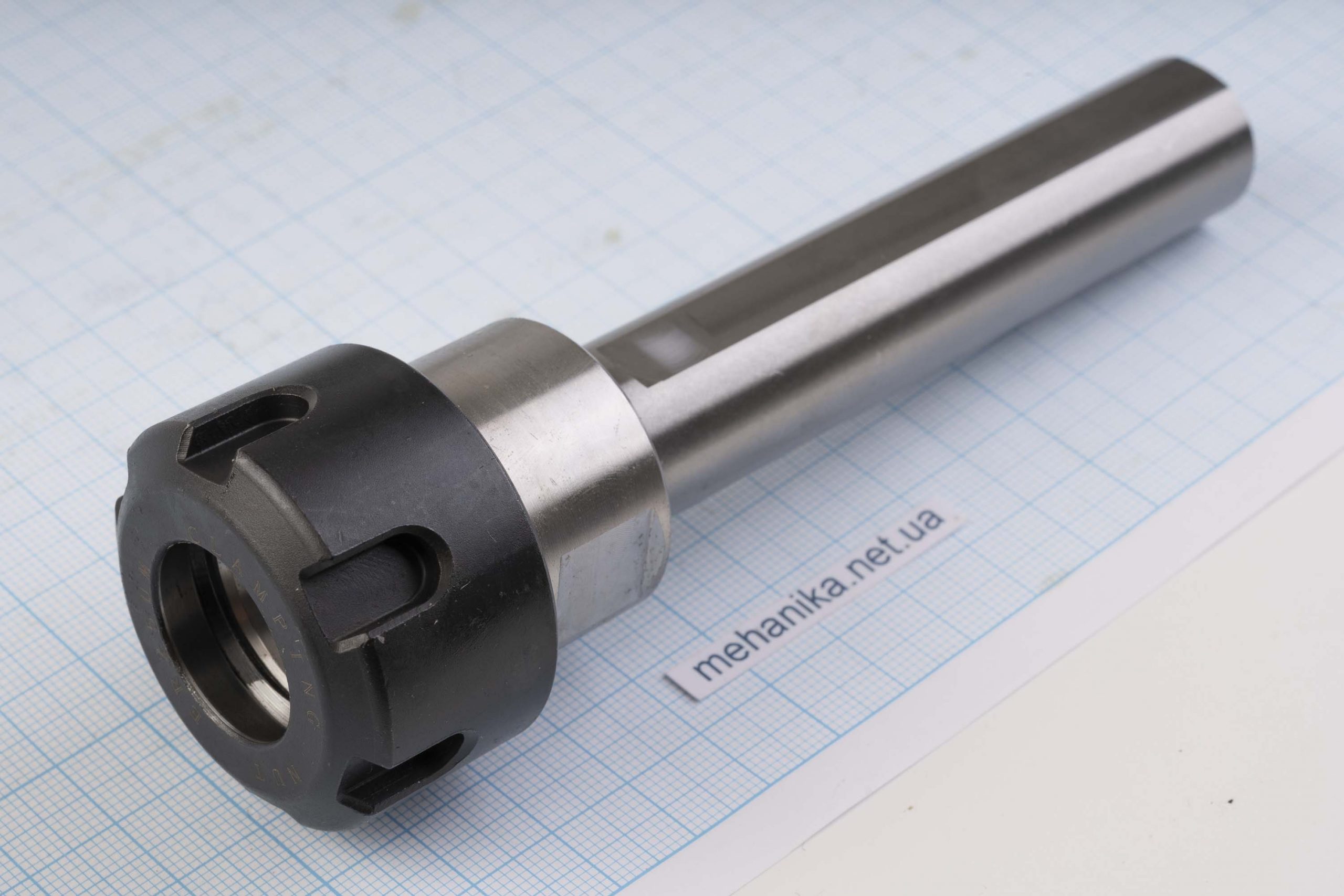

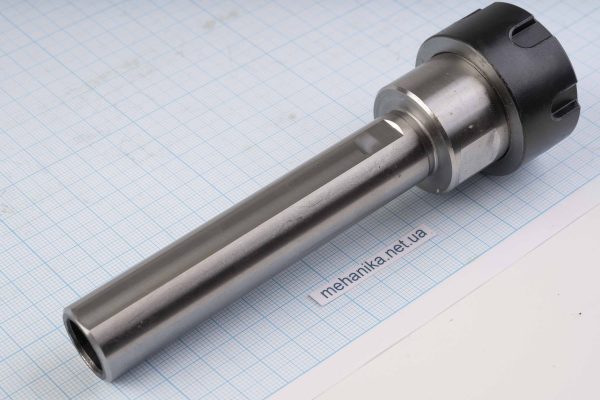

Цанговий патрон з подовженим циліндричним хвостовиком та двома лисками — призначений для надійного центрування та фіксації ріжучого інструменту. Оснащення верстатне – з одного кінця подовжений циліндричний хвостовик, з іншого — цангове з’єднання, яким можна закріплювати різні свердла.
Оправки з подовженим циліндричним хвостовиком використовують для свердлильних операцій у токарних, фрезерних та свердлильних верстатах.
Завдяки лисці, патрон можна затискати не тільки в спеціальний тримач, а й у різцетримач.
Основні переваги цангового методу фіксації:
- Мінімальне радіальне биття заготовки
- Високоточне центрування деталі
- Проста установка

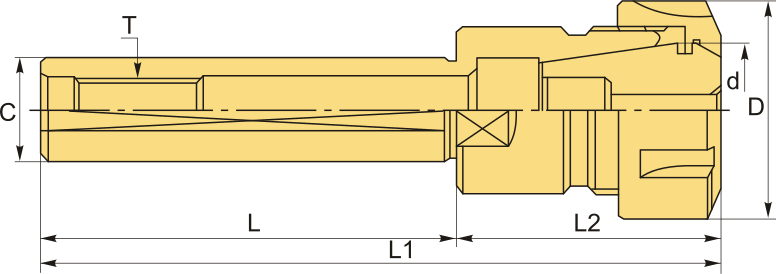

Характеристики:
- Вид патрона: SL-ER цанговий з лискою
- Діаметр хвостовика, C: 20 мм
- Діаметр цанги, d: 25 мм
- Довжина хвостовика, L: 100 мм
- Діаметр гайки цанги, D: 42 мм
- Товщина по лисках: 18.5 мм
- Отвір у хвостовику: 14 мм
- Загальна довжина, L1: 144 мм
- Довжина цанги, L2: 44 мм
