Опис
BMS (Battery Management System) – це електронна плата або модуль, який встановлюється для незахищених акумуляторів (або на зборки з акумуляторів) для контролю заряду/розряду та моніторингу стану АКБ:
- контроль температури
- кількість циклів заряду/розряду
- захист складових елементів батареї
Плата або модуль захисту BMS забезпечує індивідуальний контроль за напругою та опором кожного акумулятора, а також рівномірно розподіляє струм заряду між кожним акумулятором в акумуляторній збірці під час заряду, стежить за струмом заряду, вимірює втрату ємності кожного акумулятора, гарантує безпечне підключення та відключення.
Принцип роботи захисту в BMS модулях полягає в моніторингу за напругою на кожному АКБ і якщо якийсь елемент перевищить поріг спрацьовування, то BMS відключить такий акумулятор від зарядки або навантаження, таким чином збереже його властивості. Також ці плати BMS можуть бути з балансуванням, яке необхідне при послідовному підключенні більше одного акумулятора послідовно. При виборі плати модуля захисту BMS необхідно звертати увагу на струм, який може витримувати плата.

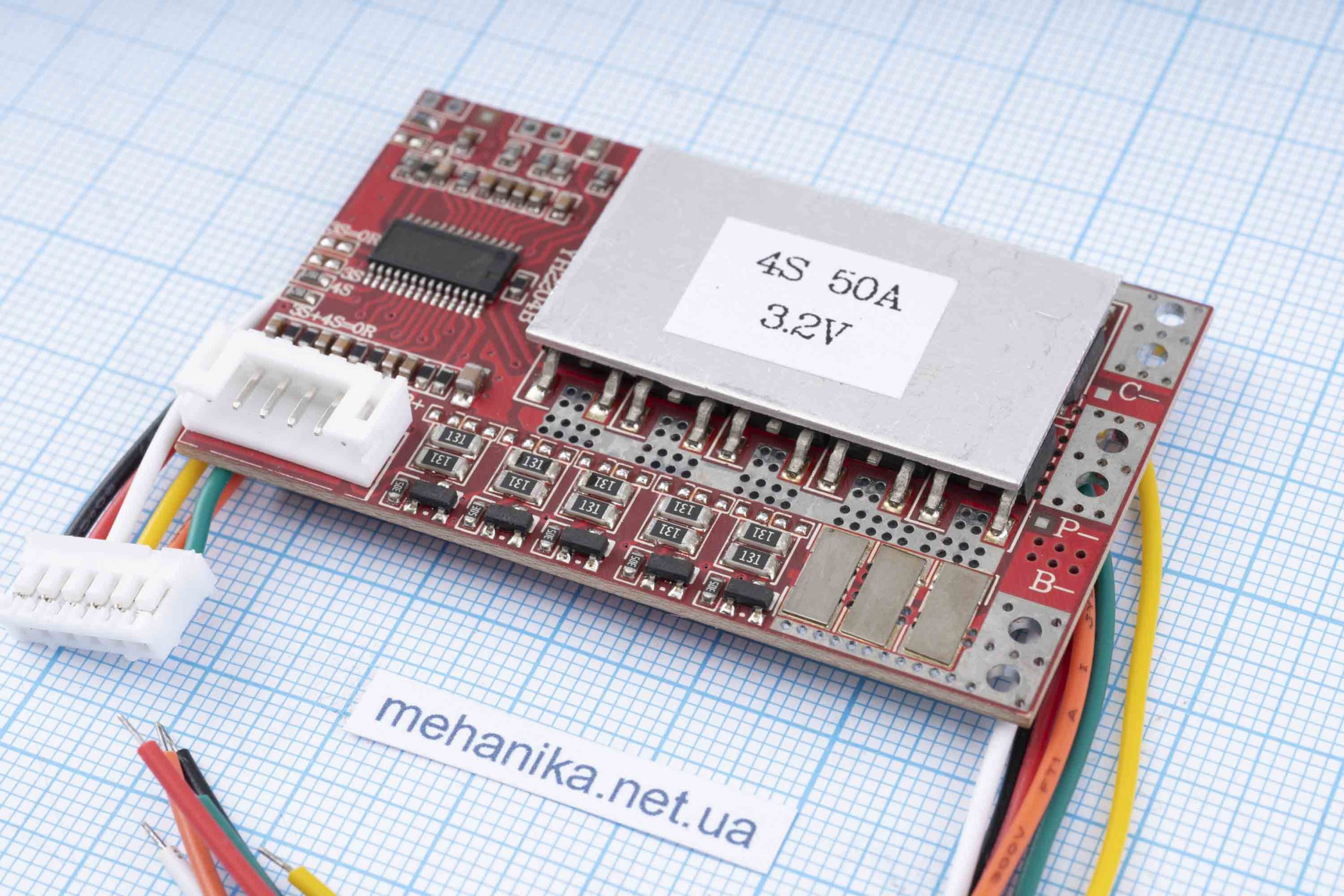

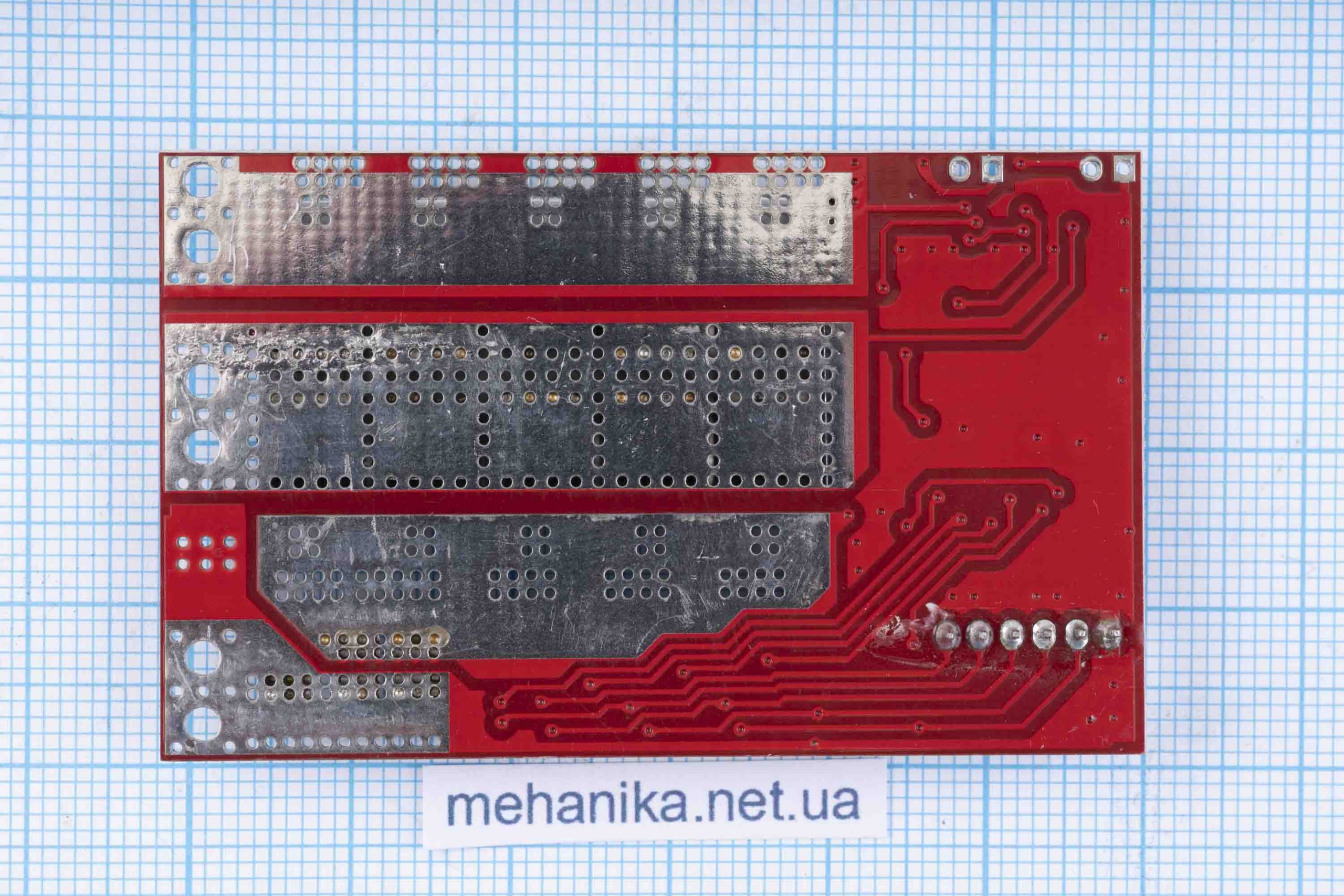

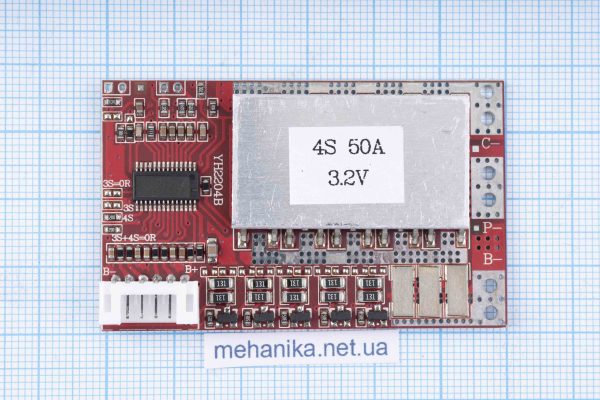

BMS контролер YH2204B на 4S 50A для LiFePO4 3.2V має функцію балансування та керує процесом рівномірного заряду/розряду та захистом для кожного послідовно підключеного акумулятора у збірці з 4S LiFePO4 з напругою зарядки до 3,6V.
Плата захисного BMS контролера 4S 50А має два варіанти схеми підключення, які впливають на режим роботи, а саме на максимальний струм 50А або 60А. Якщо “-” навантаження та зарядний пристрій будуть підключені до загального контактного майданчика “С-” , то максимальний робочий струм буде 50А. Якщо “–” навантаження підключити до “P-” та “–” зарядного пристрою до “C-“, то максимальний робочий струм буде 60А.
До модуля захисту BMS 50A LiFePO4 3.2V (YH2204B) можна підключити механічний перемикач ON/OFF для вихідної напруги. Для цього на платі є наскрізні отвори для паяння дротів для перемикача. Після підключення перемикача потрібно випаяти перемичку у вигляді резистора на 10 Ом з маркуванням на корпусі 01X, знаходиться праворуч від отворів під паяння проводів перемикача.
На платі передбачено інтерфейс контролю температури шляхом підключення NTC термістора на 100 кОм серії F52. Для цього в самому кутку модуля є відповідні наскрізні отвори для паяння. Після підключення NTC термістора потрібно випаяти перемичку у вигляді резистора на 100 кОм з маркуванням на корпусі 104, знаходиться під отворами під паяння проводів термістора. За замовчуванням NTC терморезистор не встановлений, замість нього стоїть заглушка у вигляді резистора на 100 кОм.
У випадках коли до модуля BMS 4S 50A LiFePO4 3.2V (YH2204B) підключається потужне навантаження або двигуни, наприклад електроінструменту, може спрацьовувати захист від перевантаження в момент початку роботи навантаження. Для того, щоб збільшити затримку спрацьовування захисту на платі є контактні майданчики, які потрібно закоротити між собою перемичкою. Перемичку потрібно встановити нижче за контактні майданчики для резистора 100 кОм.
Відновлення роботи після спрацьовування захисту від навантаження на виході відбувається повторним перепідключенням навантаження.
Максимальний робочий струм модуля можна зменшити, видаляючи струмові шунти біля контактного майданчика “B-“, їх за замовчуванням 3 шт., три струмові шунти задають 100% вихідного струму.
Технічні характеристики:
- Число АКБ:4S
- Тип АКБ: LiFePO4 3,2V (LFP літій-залізо-фосфатний)
- Робочий струм навантаження/зарядного: ≤50/60А
- Піковий струм навантаження: 150А
- Максимальний струм зарядного пристрою: 8А
- Напруга зарядного пристрою: DC≤15V
- Струм балансування АКБ: 55 мА
- Функції захисту:
- від перезаряду (3,75V±0,025V), після спрацьовування
- захисту відновлення зарядки при: 3,55V
- від перерозряду (2,0V±0,05V), після спрацьовування
- захисту відновлення роботи при: 2,7V
- від короткого замикання
- від навантаження по струму (70А)
- від перегріву батарей опціонально (інтерфейс контролю температури)
- Час спрацьовування захисту:
- від перезаряду: 100±50 мс
- від перерозряду: 1±0,2 с
- від короткого замикання: 250±50 мкс
- від навантаження по струму: 9 мс
- Струм споживання:
- у робочому режимі: ≤30 мкА
- у режимі спокою: ≤10 мкА
- Діапазон робочих температур: -30°C…+80°C
- Габаритні розміри: 60 мм x 37 мм x 6 мм
Призначення контактних майданчиків BMS 5S 50A LiFePO4 3.2V (YH2204B):
- B-: “мінус” першого АКБ
- B+: “плюс” останнього АКБ, навантаження, зарядного пристрою
- B1: “плюс” першого АКБ і “мінус” другого АКБ
- B2: “плюс” другого АКБ і “мінус” третього АКБ
- C-: “мінус” зарядного пристрою
Примітка:
- Використовуйте однотипні акумулятори, бажано однієї партії та року випуску.
- Перед встановленням АКБ збалансуйте їх шляхом замикання всіх мінусових контактів між собою, а плюсових між собою.
- Під відповідний струм потрібно використовувати якісний монтажний провід.
- Не допускайте короткого замикання під час монтажу акумуляторів.
