Опис

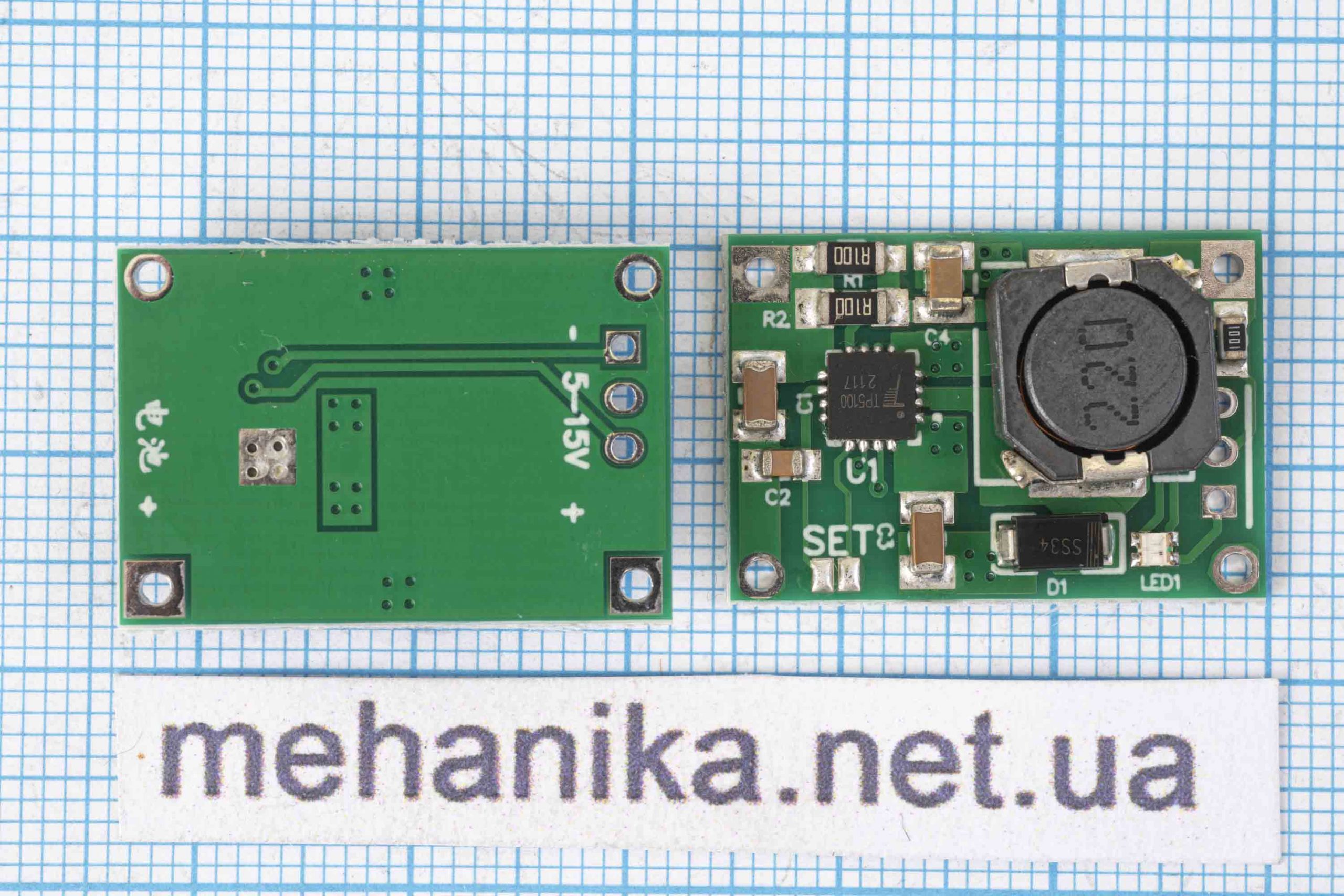

Модуль заряду для одного (1S-4.2V) або послідовно підключених двох (2S-8.4V) Li-Ion акумуляторів на основі контролера TP5100.
Контролер працює за схемою імпульсного перетворення, а не лінійного, що суттєво підвищує ККД та зменшує нагрівання плати.
Зарядний струм для TP5100 можна встановити в діапазоні від 100mA до 2А.
При досягненні напруги 4.2V (для Li-Ion) або 8.4V (для двох послідовних Li-Ion АКБ) заряджання автоматично припиняється. Поточний стан заряджання відображається за допомогою вбудованого здвоєного світлодіода. Червоний колір сигналізує про те, що йде процес зарядки, синій – що зарядка завершена.
Струм заряду – 2A (необхідно приклеїти радіатор зі зворотного боку плати).
При струмі заряду 1А – радіатор не потрібен, але необхідно випаяти один із двох резисторів з маркуванням “R100”.

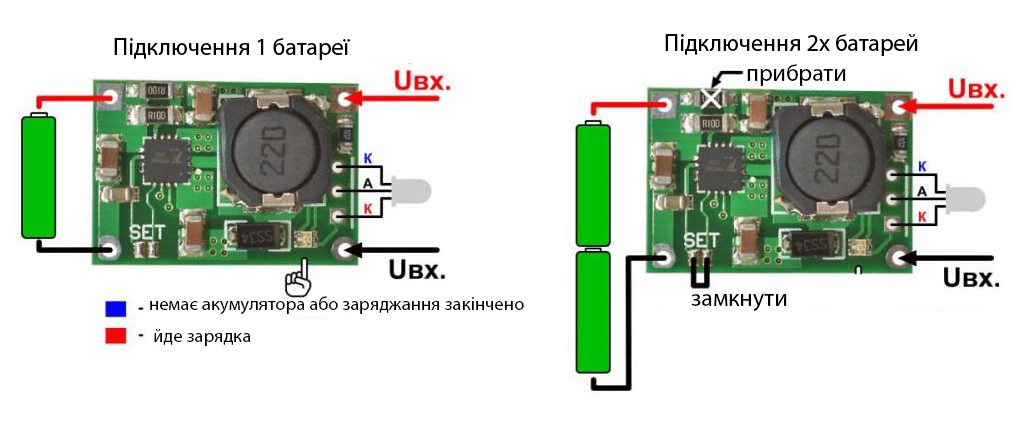

ВАЖЛИВО! За замовчуванням встановлено режим заряду 1-ї Li-Ion батареї. При необхідності заряджати дві Li-Ion батареї, впаяйте перемичку між контактами “SET”.
Індикація заряду:
На платі встановлені синій та червоний світлодіоди.
- Світиться синій – немає батареї або заряд закінчено
- Світиться червоний – йде заряд
При необхідності можна встановити зовнішній двоколірний світлодіод, для цього на платі передбачені три контакти для пайки.
Технічні характеристики:
- Діапазон вхідної напруги (1S): 5-18V
- Діапазон вхідної напруги (2S): 9-18V
- Напруга повного заряду (1S): 4.2V
- Напруга повного заряду (2S): 8.4V
- Зарядний струм за замовчуванням: 2А
- Діапазон установки зарядного струму: 100мА-2А
- Частота перетворення: 400 kHz
- Діапазон робочих температур: -40°C…+85°C
- Розміри плати: 25 мм х 17 мм х 5 мм
- захист від перегріву контролера
- захист від КЗ
- захист від переполюсування батареї
- передзаряд 10% для глибоко розряджених акумуляторів
