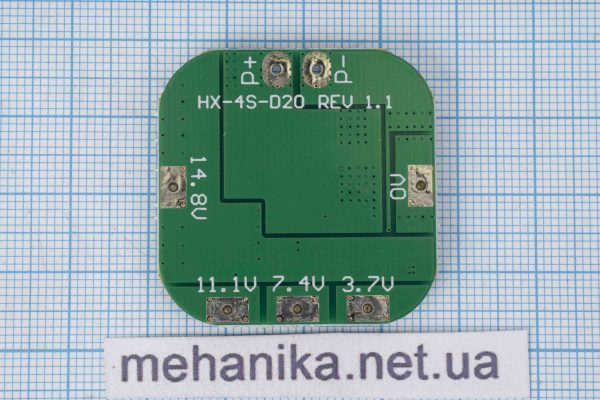

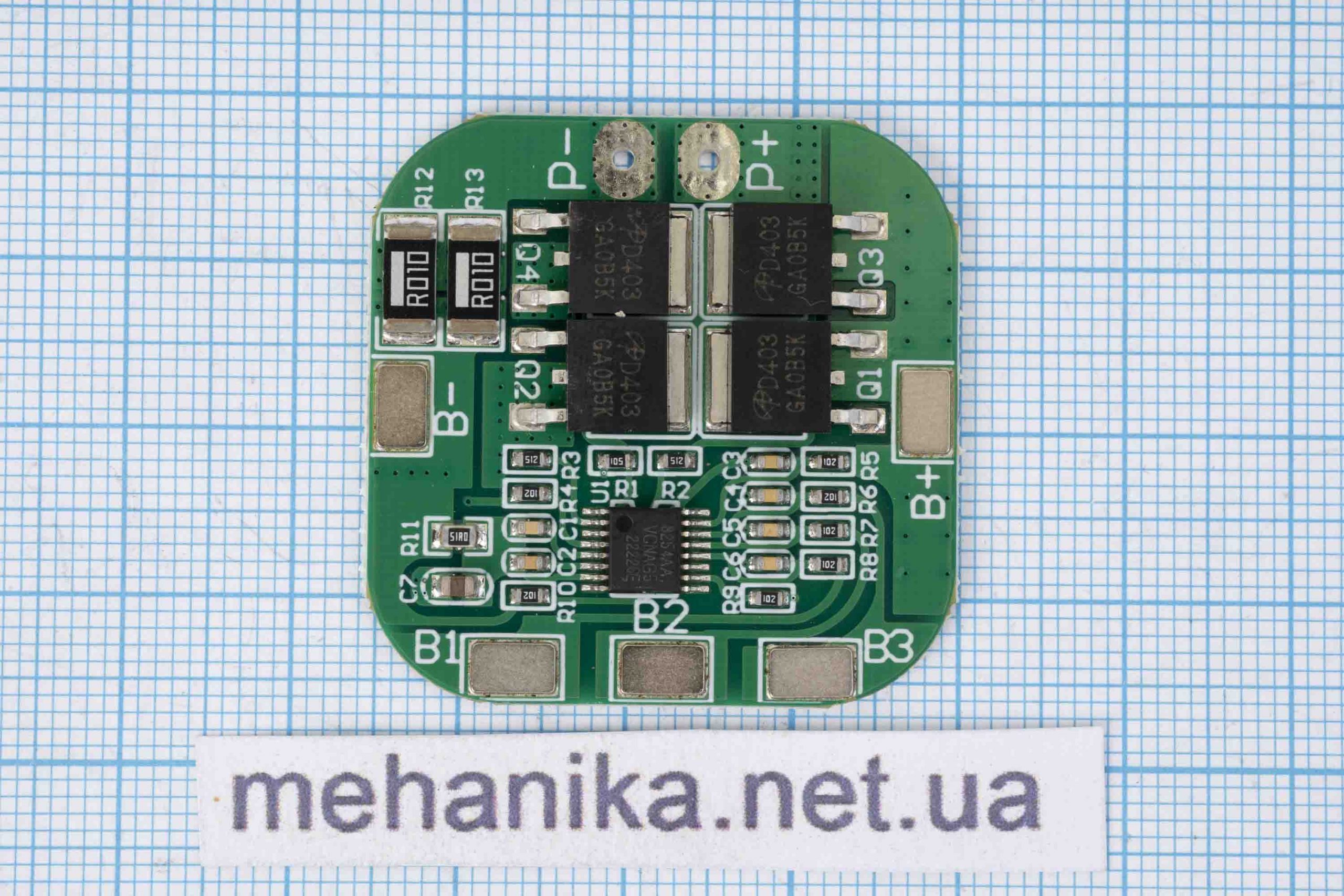

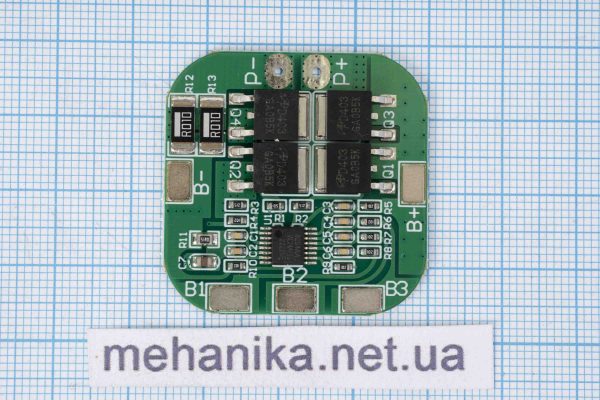

BMS контролер HX-4S-D20 16.8V/20A для 4-х літій-іонних акумуляторів
Даний модуль є платою захисту літій-іонних (Li-Ion) акумуляторів. Він призначений для контролю за станом і управлінням процесом заряду-розряду одночасно чотирьох акумуляторів типу 18650.
Даний модуль має захист від короткого замикання і захист від глибокого розряду і перезаряду. Крім того, HX-4S-D20 має функцію відключення подачі живлення для акумуляторів при досягненні максимальної ємності хоч однієї з батарей.
Максимальний робочий струм даного BMS контролера становить 20А, струм спокою становить до 10 µA.
Відключення заряду акумулятора відбувається при досягненні напруги 4.25-4.35V. При зниженні напруги до 2,3-3,0V так само відбувається відключення. Все це в комплексі гарантує довговічність роботи акумуляторів.
Абревіатура BMS розшифровується як Battery Management System – система управління батареєю.
Технічні характеристики:
- Тип акумуляторів, що підтримується: Li-Ion 18650
- Вхідна напруга: 14.4-16.8V
- Напруга повного заряду: 16.8V (4.25-4.35V ±0.1V на кожну батарею)
- Напруга розряду: 10V (2.3-3V ±0.08V на кожну батарею)
- Робочий струм: 10A
- Максимальний струм: до 20А
- Максимальний струм розряду: 15А
- Робоча температура: від -40ºС …+85ºС
- Розміри: 35 мм х 35 мм x 3 мм
Підключення модуля HX-4S-D20:
- B+: Позитивний полюс акумулятора
- B-: Негативний полюс акумулятора
- B1: Середня точка зборки 1 і 2 акумуляторів
- B2: Середня точка зборки 2 і 3 акумуляторів
- B3: Середня точка зборки 3 і 4 акумуляторів
- P-: Негативна клема заряду/розряду
- P+: Позитивна клема заряду/розряду
