Опис

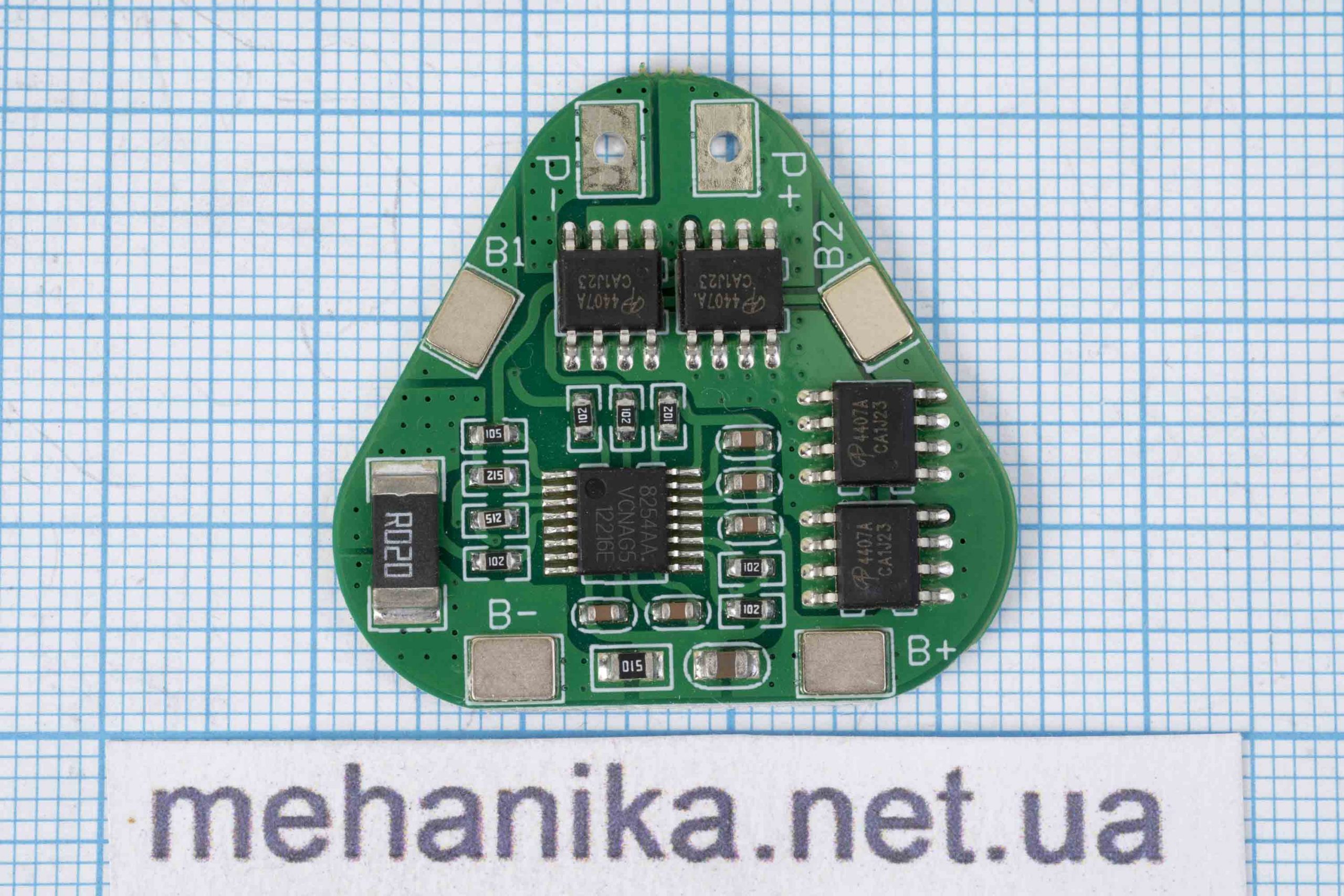

BMS контролер HX-3S-03 12.6V/8A для 3-х літій-іонних акумуляторів
Даний модуль є платою захисту літій-іонних (Li-Ion) акумуляторів. Він призначений для контролю за станом і управлінням процесом заряду-розряду одночасно трьох акумуляторів типу 18650.
BMS трикутної форми часто використовується для перепакування акумуляторів шуруповерта (12V) з NiCd батарей – на Li-Ion типу 18650.
Даний модуль має захист від короткого замикання і захист від глибокого розряду і перезаряду. Крім того, HX-3S-03 має функцію відключення подачі живлення для акумуляторів при досягненні максимальної ємності хоч однієї з батарей.
Максимальний робочий струм даного BMS контролера становить 8А, струм спокою становить до 30µa.
Відключення заряду акумулятора відбувається при досягненні напруги 4.25 – 4.35V. При зниженні напруги до 2,3 – 3,0V так само відбувається відключення. Все це в комплексі гарантує довговічність роботи акумуляторів.
Абревіатура BMS розшифровується як Battery Management System – система управління батареєю.
Технічні характеристики:
- Тип акумуляторів, що підтримується: Li-Ion 18650
- Вхідна напруга: 12.6-14V
- Напруга повного заряду: 12.6V (4.25-4.35V ±0.05V на кожну батарею)
- Напруга розряду: 10V (2.3-3V ±0.05V на кожну батарею)
- Робочий струм: 7A
- Максимальний струм: до 8А
- Робоча температура: від -40ºС …+85ºС
- Розміри: 50 мм х 16 мм x 3 мм
Підключення модуля HX-3S-03:
- B+: Позитивний полюс акумулятора
- B-: Негативний полюс акумулятора
- B1: Середня точка зборки 1 і 2 акумуляторів
- B2: Середня точка зборки 2 і 3 акумуляторів
- P-: Негативна клема заряду/розряду
- P+: Позитивна клема заряду/розряду
