Опис
BMS (Battery Management System) – система управління батареєю, яка призначена для контролю стану акумуляторів та процесу заряду/розряду батареї.

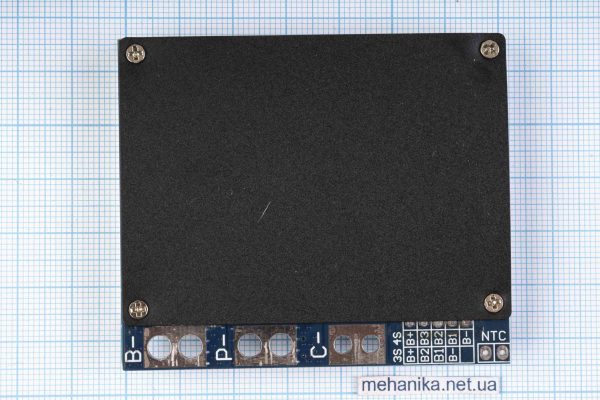

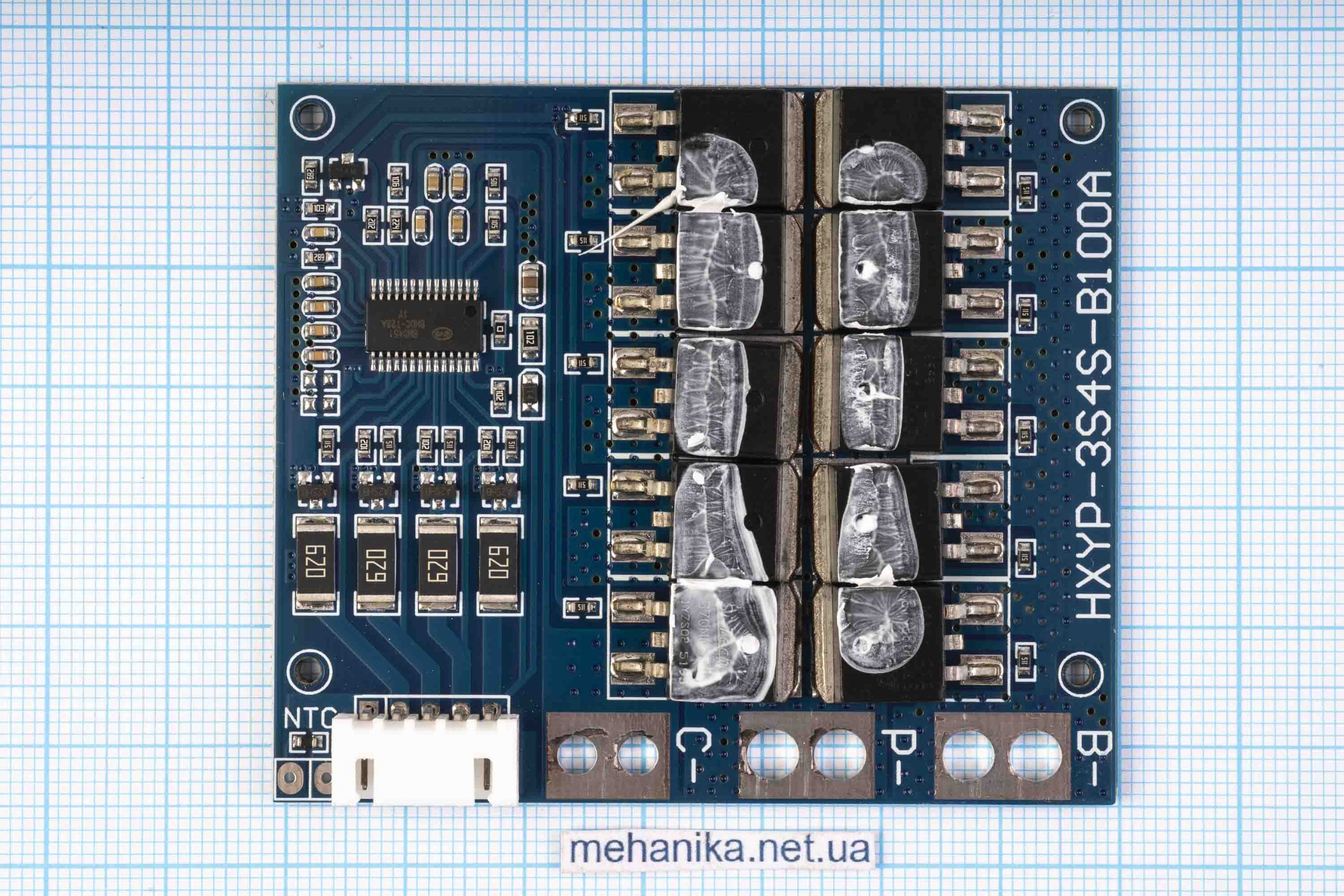

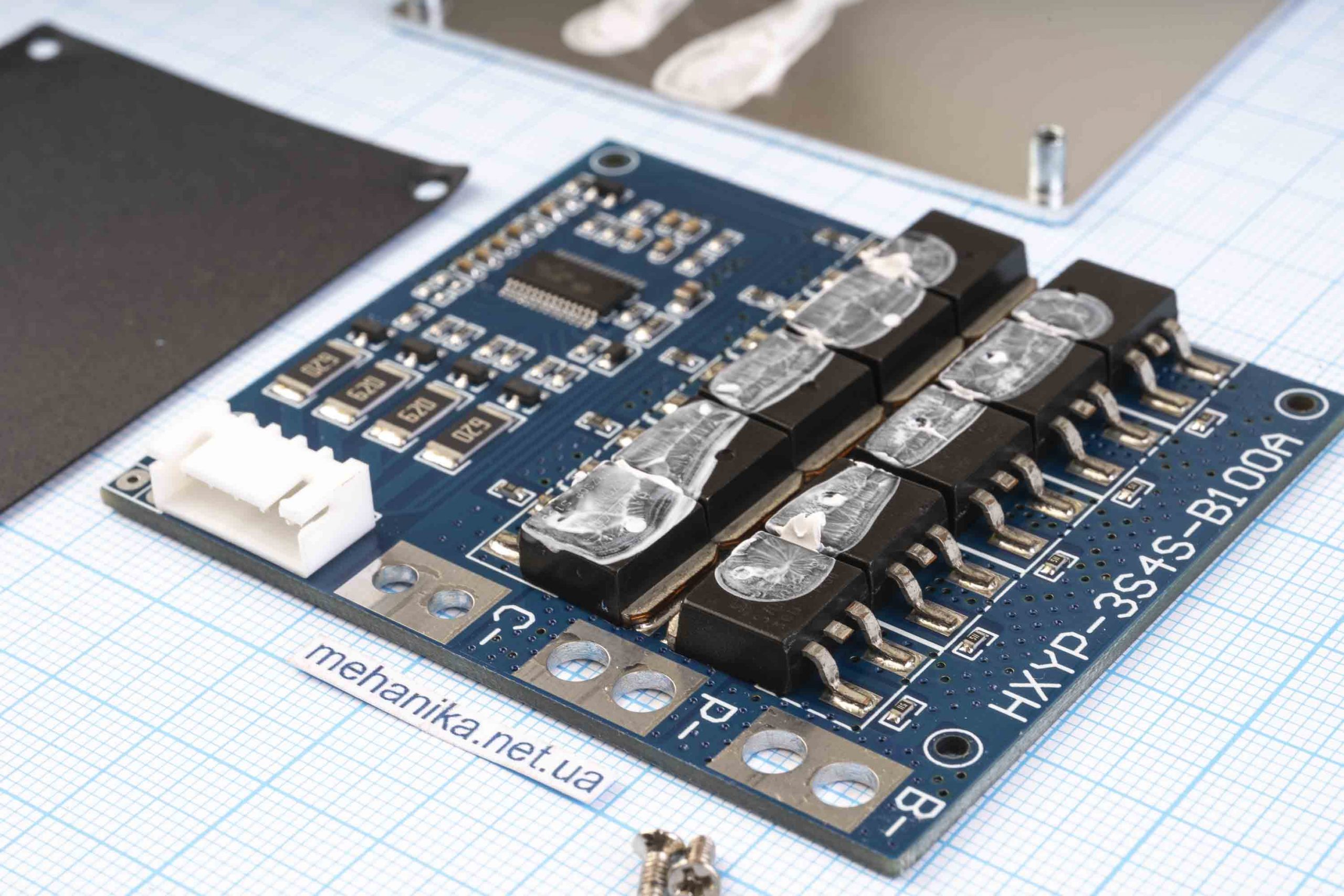

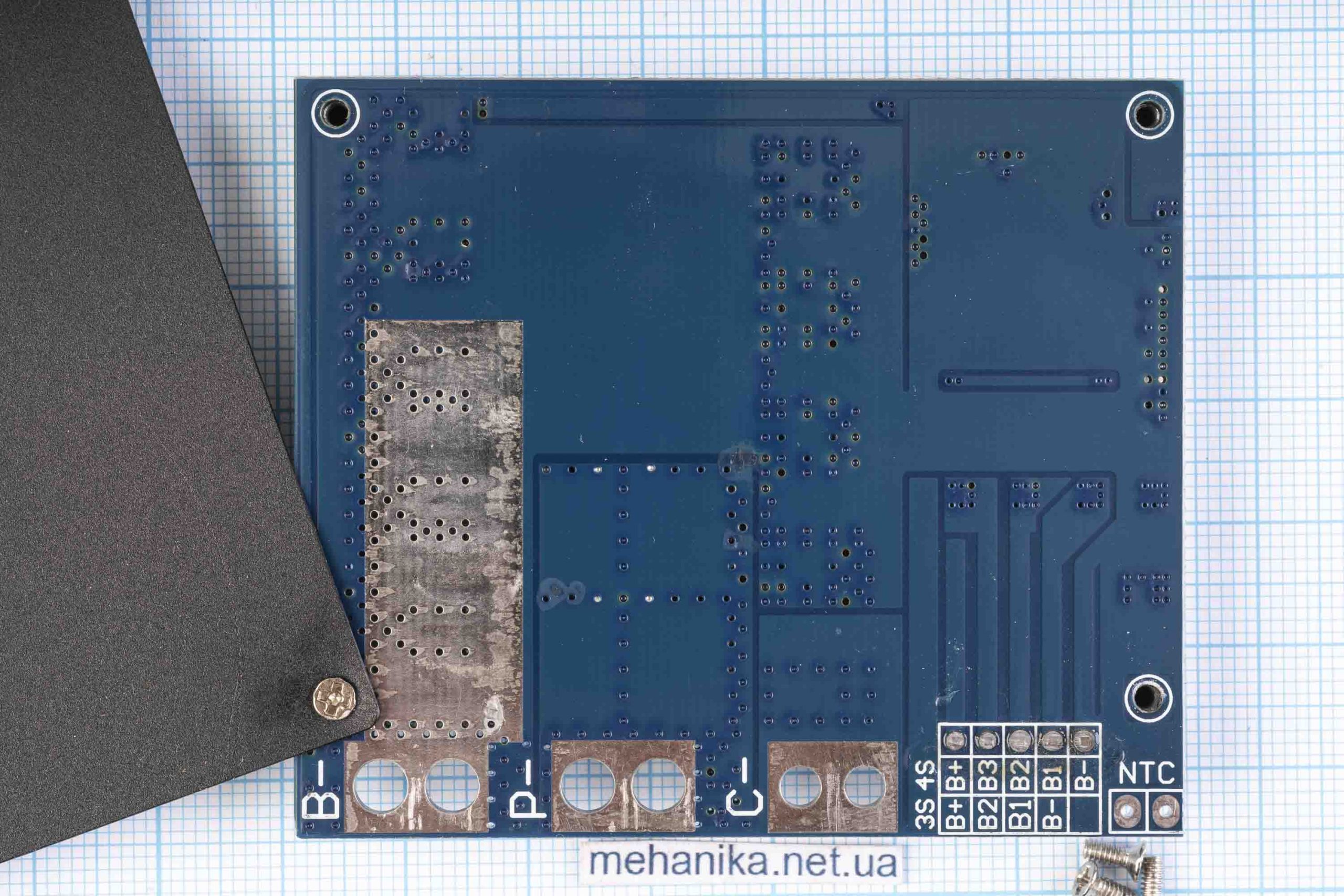

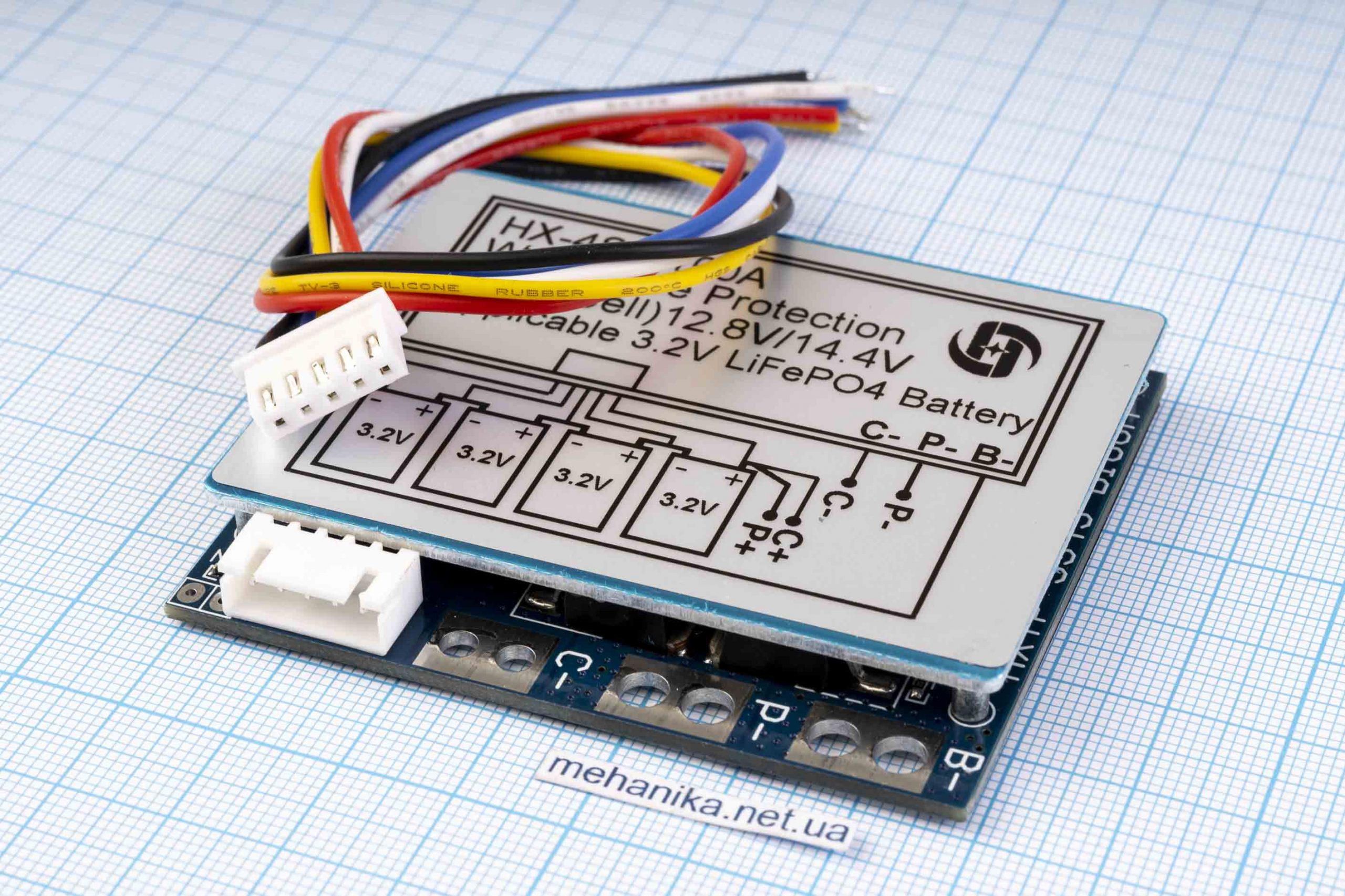

До модулю HX-4S-B100A підключається одночасно чотири акумулятори 18650.
Особливостями даного контролера заряду є: захист від короткого замикання та захист від перерозряду та перезаряду. Також особливістю цього модуля є наявність функції балансування акумуляторів. Ця функція вирівнює напругу на елементах батареї до одного рівня. Максимальний робочий струм BMS контролера становить 100А, піковий короткочасний струм – 120А, а струм балансування становить 45mA. Відключення заряду акумулятора відбувається при досягненні напруги 3.65V, а розряду при зниженні напруги до 2.35V.
При перевищенні максимального допустимого значення напруги живлення контролер заряду активує режим «захисту». Щоб відновити роботу модуля, необхідно знову подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не відключить захист автоматично.
УВАГА! Зверніть увагу, що цей модуль не є зарядним пристроєм!!!
Технічні характеристики:

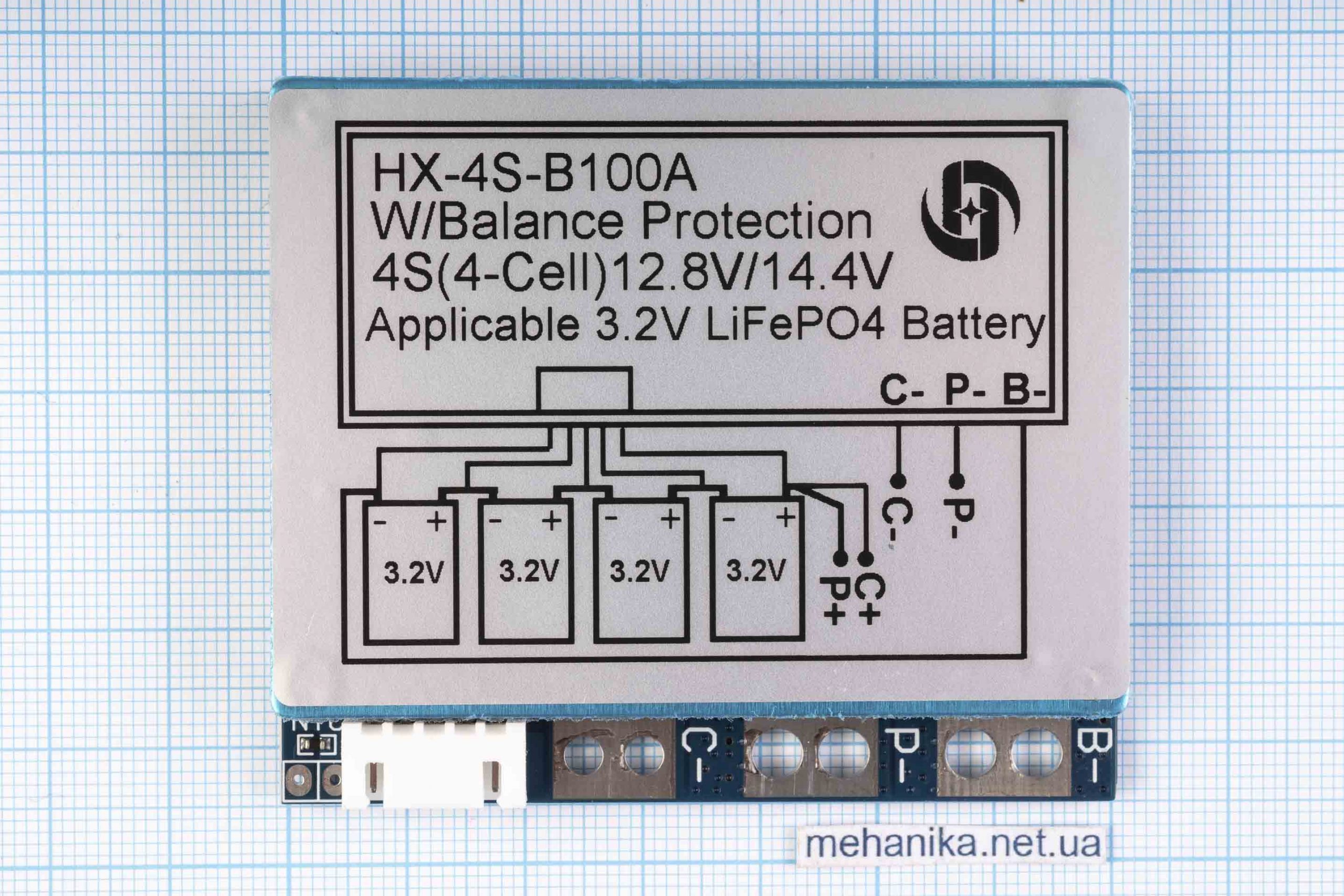

- Модель: HX-4S-B100A
- Максимальна напруга заряду акумулятора: 3.65V±0.05V
- Максимальна напруга розряду акумулятора: 2.35V±0.05V
- Напруга живлення: DC 12.8/14.4V
- Струм розряджання: 100A (120A max)
- Струм заряджання: 10A (35A max)
- Струм балансування: 45 mA
- Робоча температура: -10°C…+70°C
- Розміри модуля: 70 мм х 60 мм x 8.5 мм
