Опис
BMS (Battery Management System) – це електронна плата або модуль, який встановлюється для незахищених акумуляторів (або на зборки з акумуляторів) для контролю заряду/розряду та моніторингу стану АКБ:
- контроль температури
- кількість циклів заряду/розряду
- захист складових елементів батареї
Плата або модуль захисту BMS забезпечує індивідуальний контроль за напругою та опором кожного акумулятора, а також рівномірно розподіляє струм заряду між кожним акумулятором в акумуляторній збірці під час заряду, стежить за струмом заряду, вимірює втрату ємності кожного акумулятора, гарантує безпечне підключення та відключення.
Принцип роботи захисту в BMS модулях полягає в моніторингу за напругою на кожному АКБ і якщо якийсь елемент перевищить поріг спрацьовування, то BMS відключить такий акумулятор від зарядки або навантаження, таким чином збереже його властивості. Також ці плати BMS можуть бути з балансуванням, яке необхідне при послідовному підключенні більше одного акумулятора послідовно. При виборі плати модуля захисту BMS необхідно звертати увагу на струм, який може витримувати плата.

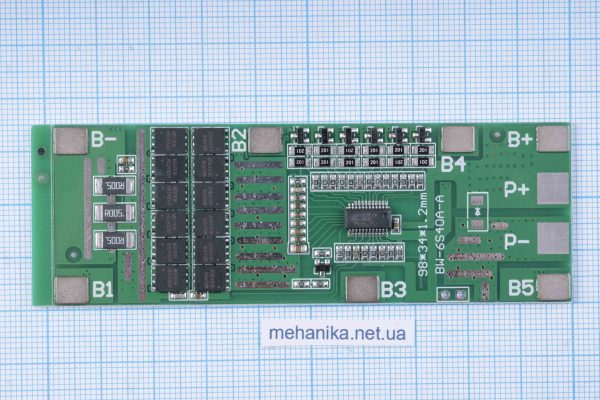

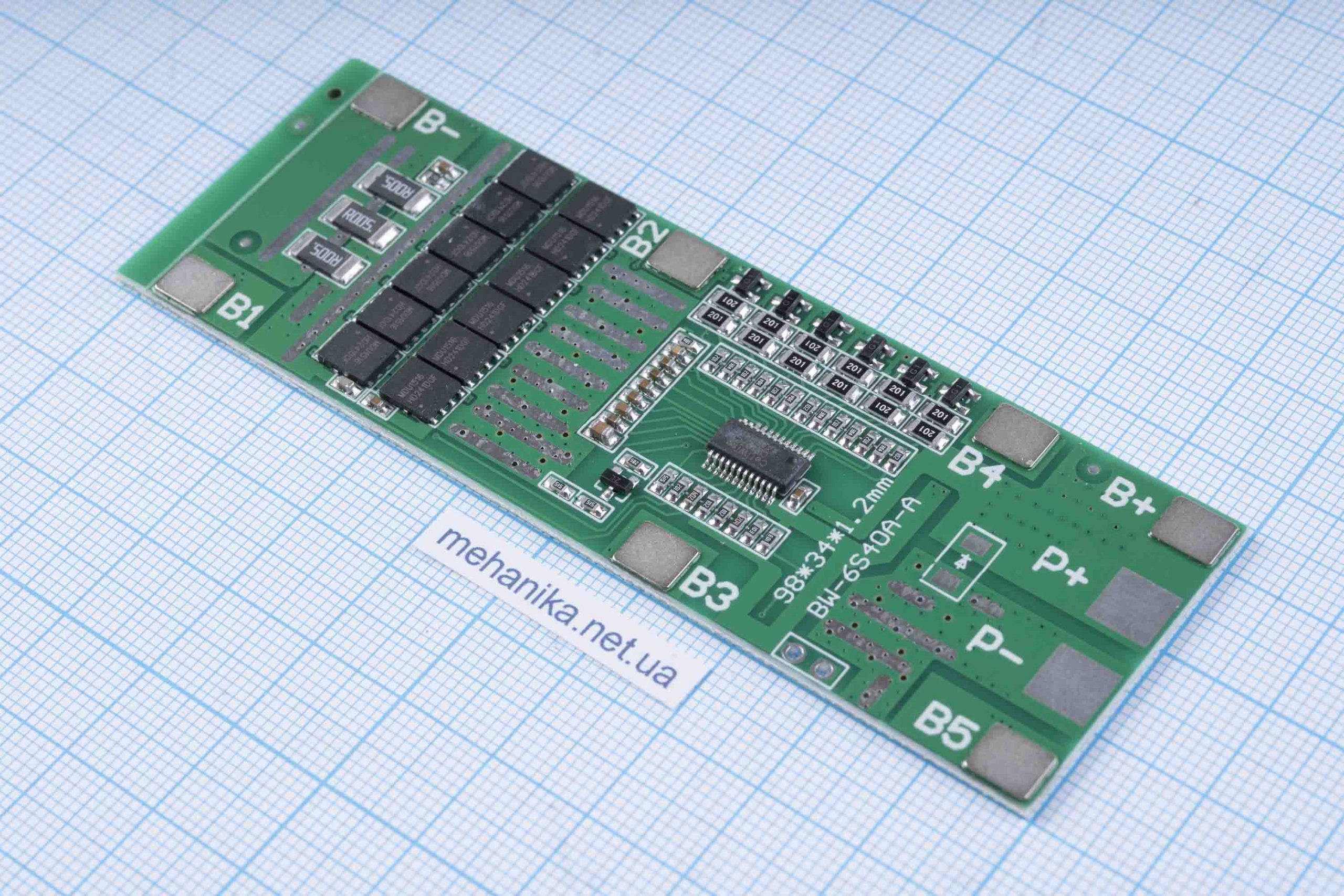

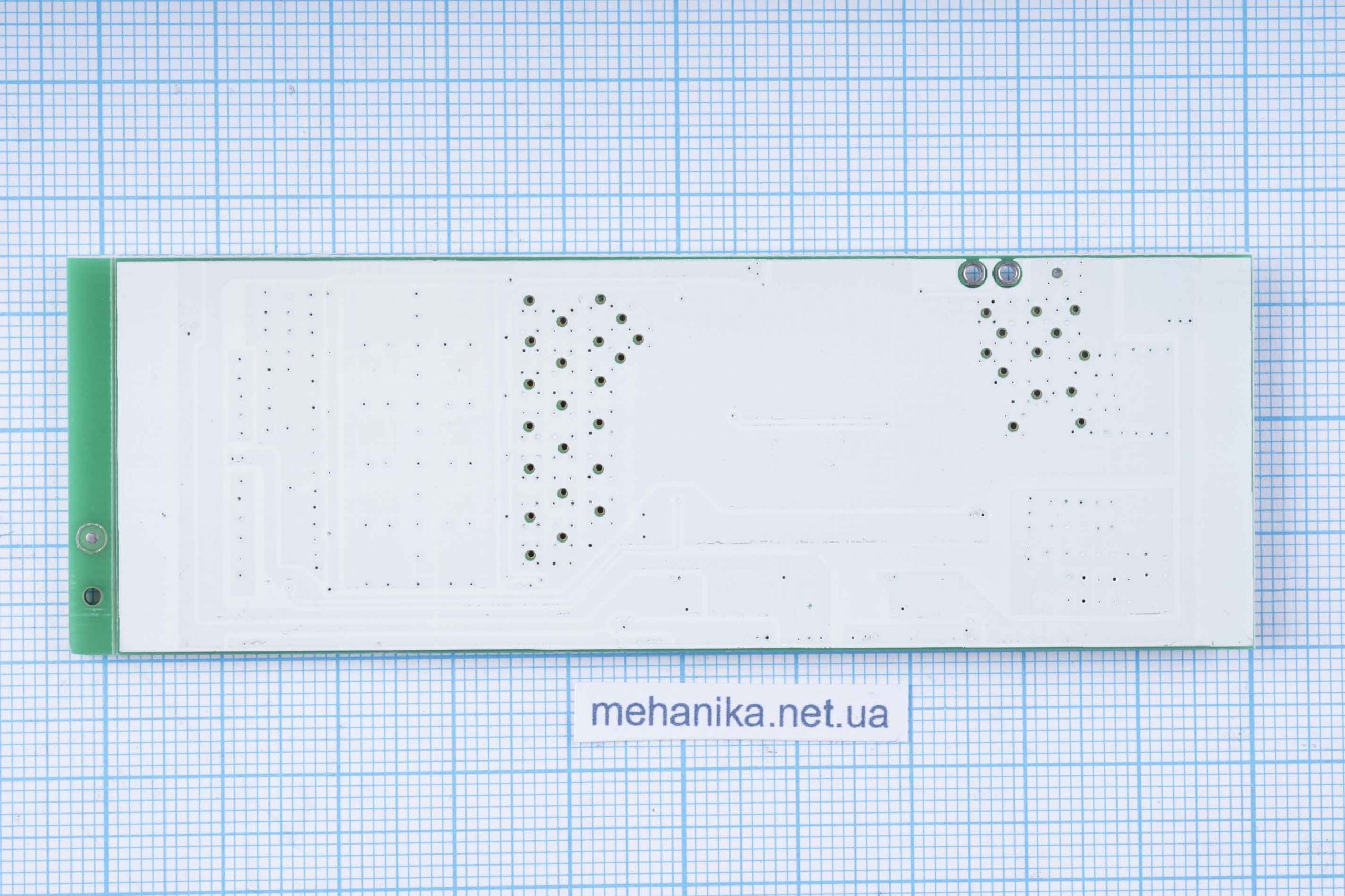

BMS контролер 6S 40А Li-ion (BW-6S40A-A) має функцію балансування та керує процесом рівномірного заряду/розряду та захистом для кожного послідовно підключеного акумулятора у складанні з 6-ти акумуляторів Li-Ion/Li-pol формату 18650, 266 інших з аналогічною напругою зарядки до 4,2 V.
Плата розрахована на струм до 40А для використання у високострумових зборках.
Дані плати модуля BMS 6S 40А (BW-6S40A-A) з балансуванням добре підходять для перероблення електроінструментів на живлення від літієвих акумуляторів.
При максимальному робочому струмі розряду 40 А рекомендується використовувати додаткове охолодження у вигляді радіатора.
Технічні характеристики:
- Число акумуляторів збирання: 6S
- Тип хімії акумулятора:Li-Ion/Li-Pol
- Номінальна напруга: DC 22,2-25,2V
- Напруга заряджання (6S): DC 25,2V
- Максимальний робочий струм розряду: 40 А
- Максимальний струм зарядки: 40А
- Максимальний піковий струм розряду: 70А (короткий час)
- Струм спокою при захисті від перерозряду: ≤10 мкА
- Струм споживання: ≤40 мкА
- Максимальна напруга при зарядці на акумулятор: DC 4,2V (25,2 для 6S)
- Мінімальна напруга при розрядці на акумулятор: DC 2,7V (16,2 для 6S)
- Робоча температура: від -40°C…+80°C
- Балансування: так
- Струм балансування акумуляторів: 41 mА
- Функції захисту:
- від перезаряду (4,25V)
- від глибокого розряду (2,7…3V)
- від короткого замикання (затримка самовідновлення)
- від навантаження по струму
- Час спрацьовування захисту:
- від перезаряду: 1 с
- від перерозряду: 1 мс
- від навантаження по струму: 1 мс
- від короткого замикання: 250 мкс
- Габаритні розміри: 98 мм x 34 мм x 3 мм
- Вага: 10 г
Примітка:
- Використовуйте однотипні акумулятори, бажано однієї партії та року випуску.
- Перед встановленням АКБ збалансуйте їх шляхом замикання всіх мінусових контактів між собою, а плюсових між собою.
- Під відповідний струм потрібно використовувати якісний монтажний провід.
- Не допускайте короткого замикання під час монтажу акумуляторів.
