Опис

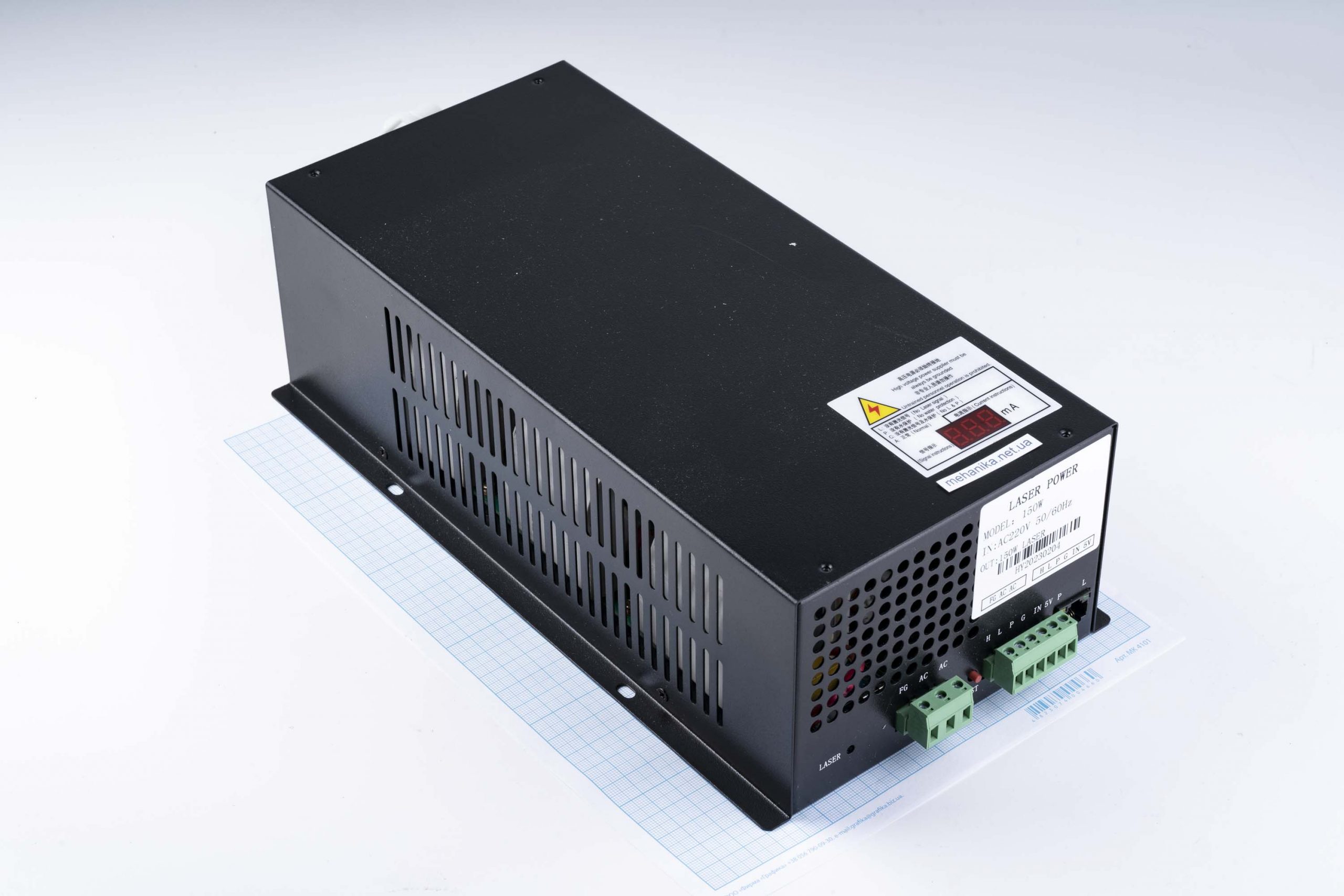

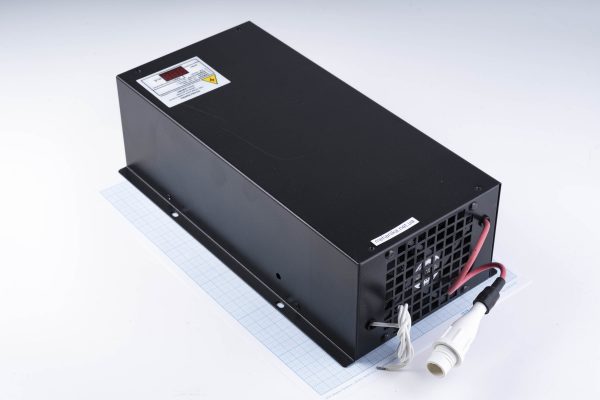

Високовольтне джерело живлення для лазерної трубки потужністю 150W із вбудованим амперметром.
Маючи високу ефективність, частоту і швидкість, цей блок живлення є невід’ємною частиною вашого лазерного верстата, перетворюючи стандартну потужність на високовольтну потужність, необхідну для вашої лазерної трубки. Легке та компактне джерело живлення лазера 150W простий в експлуатації. Він добре сумісний з різними CO₂-лазерами потужністю 150W, включаючи лазери як з активним високим, так і з низьким рівнем випромінювання. Його напівмостова функція м’якого перемикання підвищує ефективність та швидкодію. Він автоматично перевіряє ваш лазерний сигнал та систему водяного охолодження та працює без звичайного теплового опору важкого баласту подібних пристроїв. Цей блок живлення для лазера підключається безпосередньо до вашої системи та має стандартні настановні отвори. Його використання забезпечує швидку роботу та максимально збільшує продуктивність вашого лазерного пристрою, продовжуючи термін його служби.
Тестування забезпечення якості:
- Було протестовано, що він витримує протягом хвилини напругу AC 1500V при струмі ≤10 mА
- Він визнаний безпечним з опором ≥50 МОм при напрузі DC 500V
- Він був протестований на працездатність протягом 12 годин за температури 60 ℃
- Він вмикався та вимикався 500 разів за ≤7 секунд
- Його струшували у всіх напрямках ±0.5 мм 10-55 разів на секунду протягом 2 годин
- Було виявлено, що провід заземлення пропускає струм ≤1 mА, коли пристрій використовується з живленням AC220V
- Ідентичні пристрої показали середній час безвідмовної роботи протягом 30,000 годин використання.
Особливості:
- Схема блоку живлення лазера забезпечує високу ефективність та швидку реакцію джерела живлення. Таким чином, його легко використовувати з трубкою CO2-лазера, виготовленою на будь-якому заводі.
- Функція захисного відключення сигналу датчика потоку рідини та системи вентиляції.
- Функція захисту від обриву ланцюга: при використанні захисного заземлення, джерело живлення лазера може перебувати у стані розімкнутого ланцюга протягом короткого часу.
Технічні характеристики:
- Сумісність: Лазерні трубки до 150W
- Вхідна напруга: AC 220V/47–440 Hz
- Номінальна потужність: 150W
- Вбудований амперметр: Так
- Вихідна напруга: 34 kV max
- Вихідний струм: 38 mA max
- КПД: ≥91%
- Напрацювання на відмову, годин: ≥30000
- Менеджмент: THL, TLL
- Дисплей: Ні
- Охолодження: Примусове повітряне

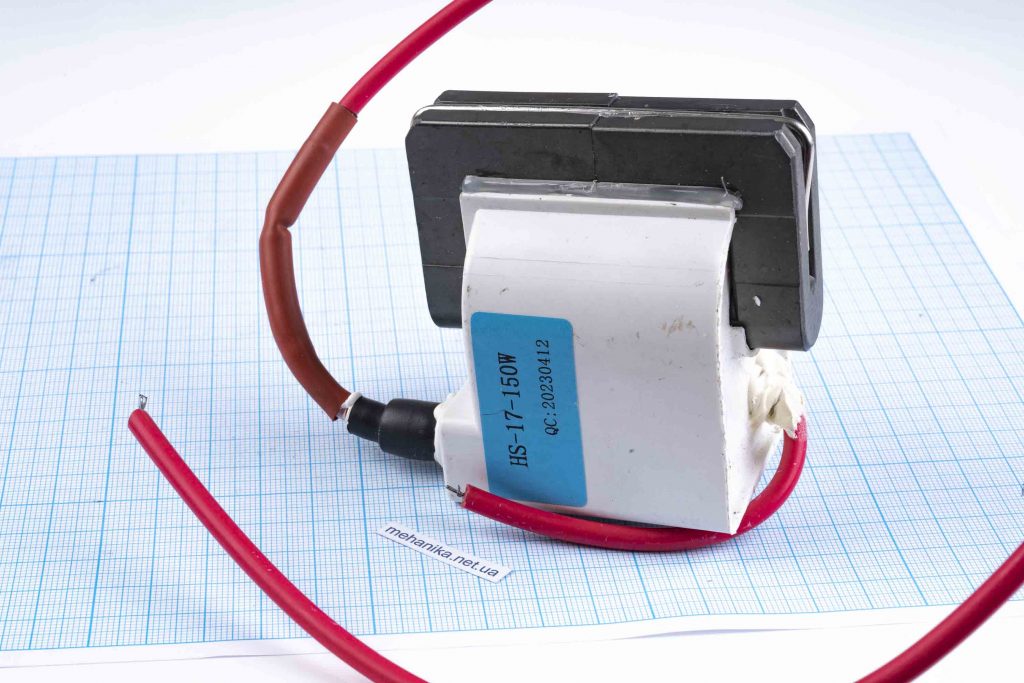

Для ремонту використовується: Трансформатор високовольтний для блоку живлення лазера HS-17-150W
Попередження:
- ТІЛЬКИ встановлюйте/видаляйте цей пристрій, коли все живлення вашого верстата вимкнено та відключено.
- Цей пристрій може працювати в режимі розімкнутого ланцюга протягом <5 хв. переконайтеся, що ваш верстат правильно зеземлений для нормальної роботи. Використовуйте тільки з верстатами, в яких використовується 3-контактна вилка з клемою заземлення.
- Рекомендується використовувати з фільтром електромагнітних перешкод.
- Перед використанням переконайтеся, що позитивні та негативні вихідні клеми правильно підключені до відповідних полюсів лазерного пристрою. Будьте гранично обережні з високочастотними анодними дротами та з’єднаннями.
- Переконайтеся, що система водяного охолодження вашого CO₂-лазера працює правильно під час використання. У системах, оснащених захисним датчиком у системі водопостачання, це джерело живлення автоматично відключить живлення лазера, якщо в ланцюзі буде виявлено несправність. Однак у системах без такого контуру не менш важливою є система водяного охолодження, і її правильна робота повинна перевірятися вручну перед кожним використанням.
- Як і ваш CO2-лазер, це джерело живлення повинне зберігатися в приміщенні з контролем мікроклімату, щоб забезпечити його правильну роботу. Допустимий діапазон температур для цього пристрою становить від -30 до 65°C. Допустима вологість <85%.

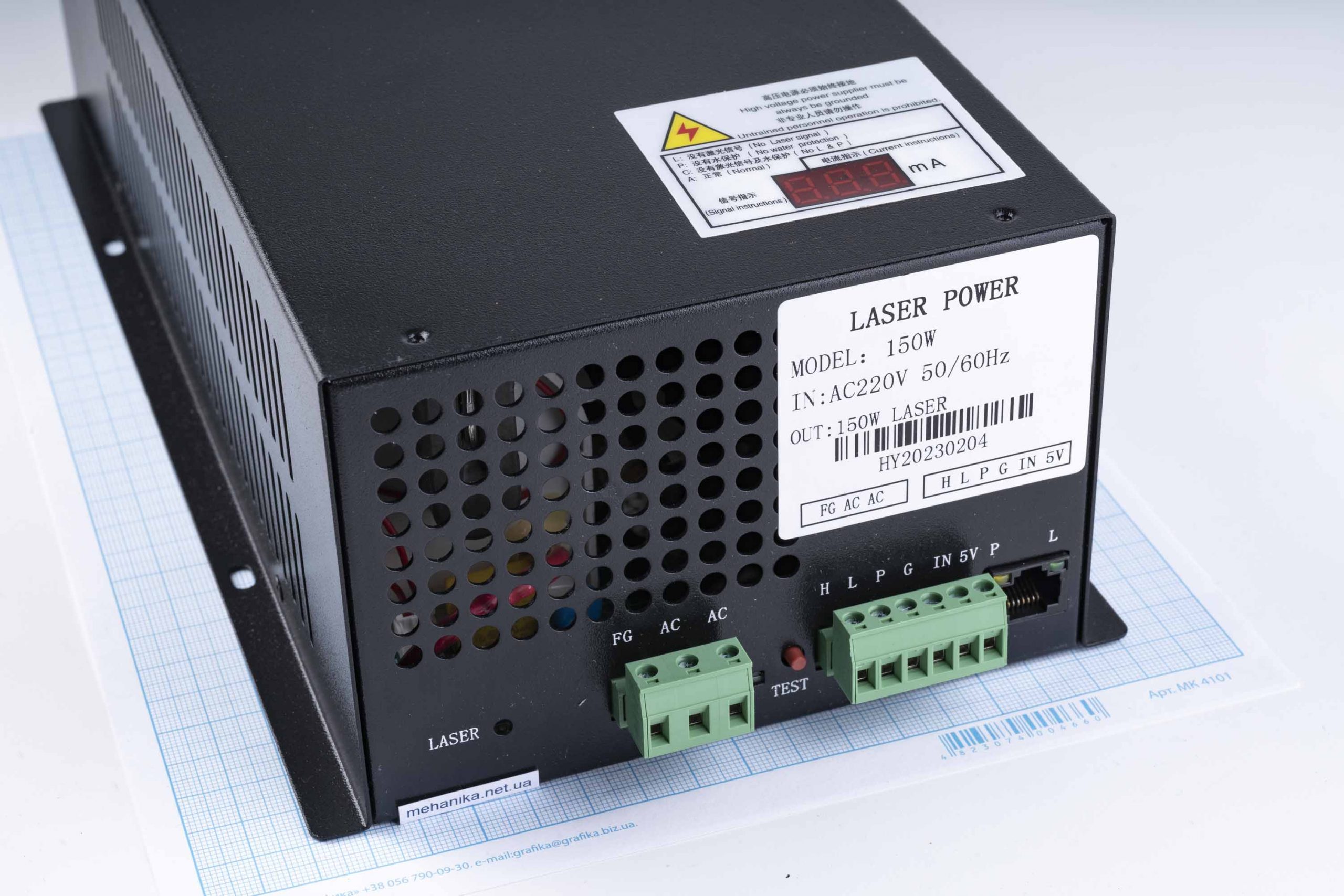

Роз’єми:

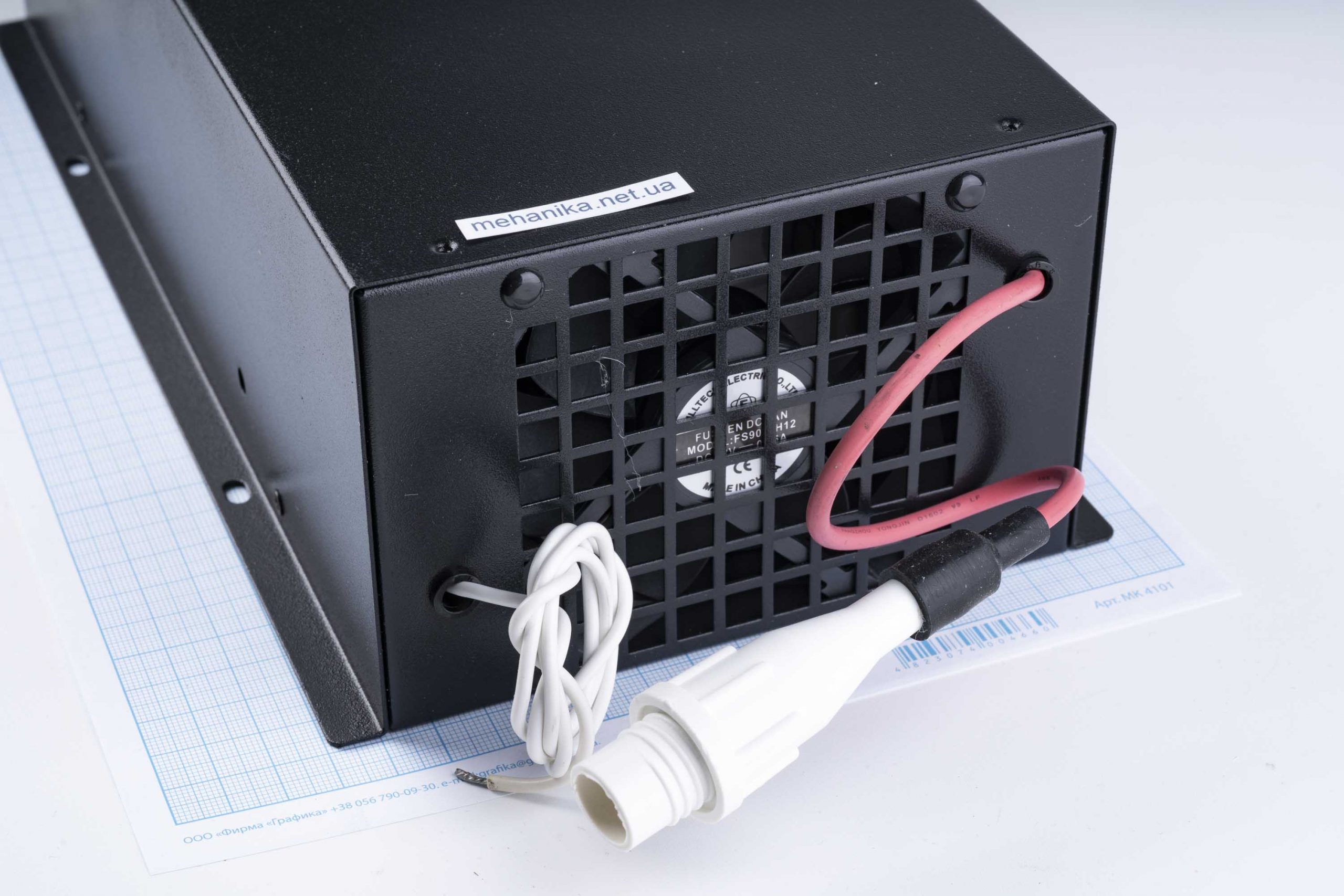

- Перший блок є клемною колодкою з гвинтовими затискачами, яка підключає джерело живлення лазера до джерела живлення вашого будинку або підприємства. Якщо ви збираєте лазер, вам потрібно буде правильно встановити проводку самостійно. Помістіть дроти у відповідний слот та затягніть їх на місці за допомогою вбудованих у блок гвинтів. Якщо це сумісна запасна частина, можна просто підключити стару клемну колодку. Якщо це запасна частина пристрою, яке раніше мало чотири слоти в цьому місці, зворотний провід лазера від катода замість цього розташований на задній частині цього пристрою, інші три дроти повинні бути в тому самому порядку:
- FG: Заземлюючий провід для мережі та корпусу
- АС1: Нейтральний провід до живлення AC 110/220V
- АС2: Живий вхід від джерела живлення AC 110/220V
- Другий блок підключає джерело живлення вашого лазера до системи керування гравера. Як і у випадку з першим банком, якщо у вас вже встановлено ідентичний банк, ви можете просто безпосередньо підключити стару клемну колодку з гвинтовими затискачами. В іншому випадку подбайте про правильний монтаж проводки. Рекомендується використовувати окремо забарвлену проводку.
- H: Підключення до пристроїв Active-High
- L: Підключення до пристроїв Active-Low
- P: Лінія до лазерного тригера, води та інших систем (наприклад, дверного вимикача)
- G: Провід заземлення для системи управління, регуляторів рівня ШІМ, потенціометрів і т.д.
- P: Вхідна потужність для регуляторів рівня ШІМ або потенціометрів
- 5V: Підключення 5V для цифрових сигналів
- У випадку, якщо ваш лазер увімкнено, але не спрацьовує, можна використовувати кнопку «TEST», щоб побачити, чи пов’язана проблема з панеллю дисплея, контролером або їх проводкою (якщо він успішно запускає тестовий промінь) або проблема пов’язана з джерелом живлення або його підключенням до лазера (якщо лазер не спрацьовує). У разі виникнення проблем з електроживленням або підключенням зверніться до сервісної служби.
