Опис
Електронне навантаження постійного струму ATORCH DL24MP, потужність 600W, 200V/40А, тестування здатності навантаження блоків живлення, зарядних пристроїв, розрядної ємності акумуляторів, в комплект входить тримач для акумуляторів.
Програмне забезпечення для ПК, Android, IOS, зв’язок через Bluetooth. Конструктивно навантаження виконане у вигляді модульної конструкції, складається з силових модулів потужність 150W та модуля управління з дисплеєм. Навантаження підтримує чотирипровідне підключення для виключення впливу проводів, за допомогою яких йде підключення джерела струму, чим досягається більш точні вимірювання.

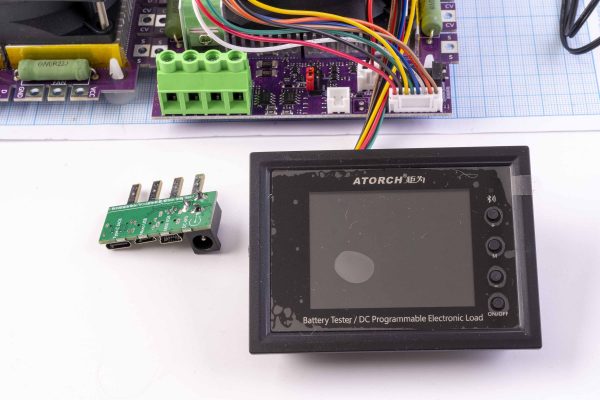

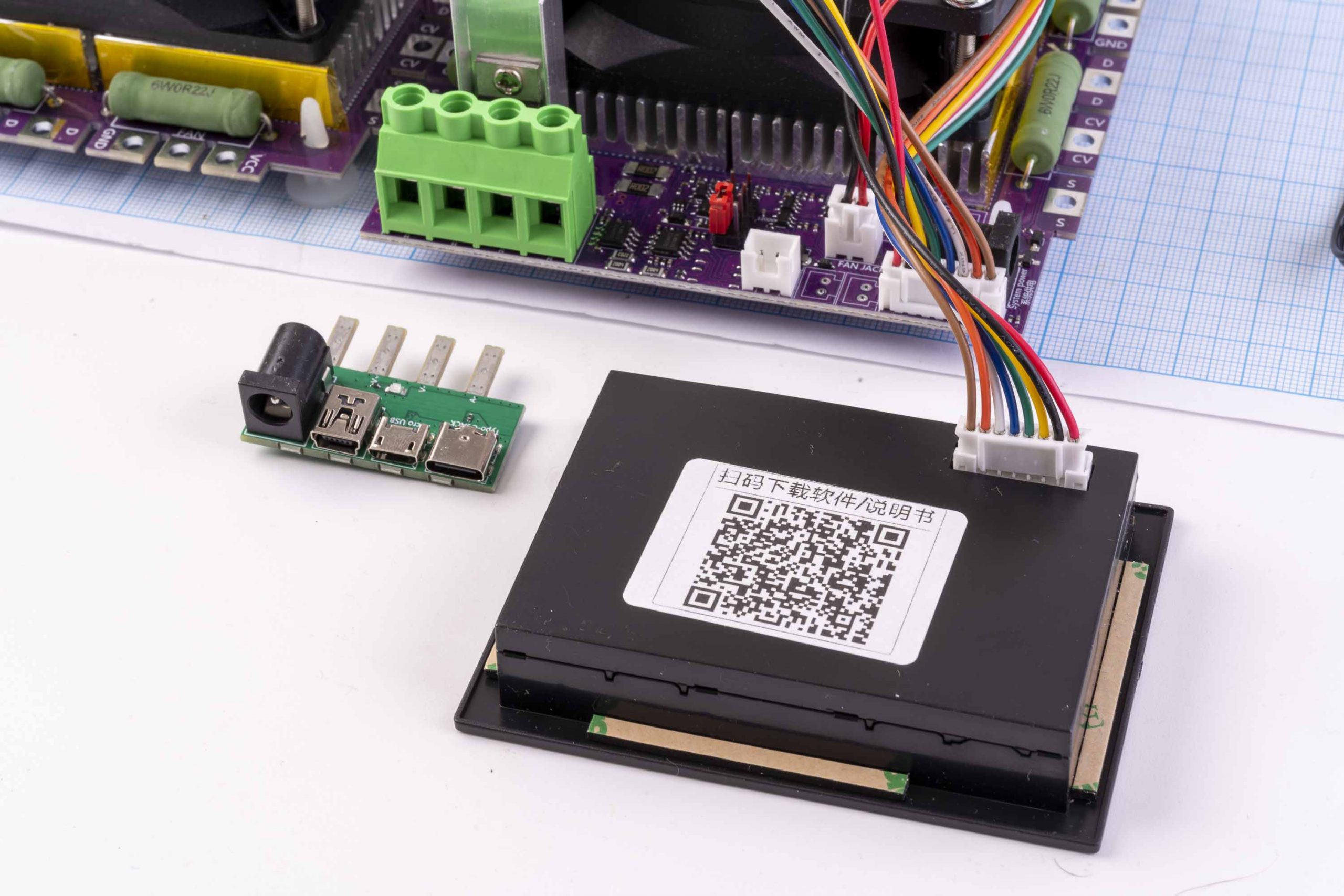

Електронне навантаження комплектується платою для підключення джерел з USB виходами, що дозволяє тестувати зарядні пристрої смартфонів, планшетів, а також перевіряти якість кабелів USB. Варіанти з’єднання mini USB, micro USB, Type-C.
Навантаження може працювати у шести режимах CC, CV, CP та CR, BRT та PT:
- CC (Constant Current) стабілізація струму
- CV (Constant Voltage) стабілізація напруги, навантаження не дає напруги піднятися вище встановленого значення шляхом збільшення струму.
- CP (CW) або Constant Power, стабілізація потужності, пристрій варіює струм так, щоб споживалася встановлена потужність.
- CR (Constant Resistance) – стабільний опір, автоматична зміна струму навантаження залежно від вхідної напруги.
- BRT (Battery Resistance Tester) – тест внутрішнього опору батареї, є два режими, маленька та велика батарея. У цьому режимі контролер поступово піднімає струм навантаження і одночасно вимірює опір за різних струмів.
- PT (Power Tester) – тест блоків живлення, режим у якому поступово збільшується струм навантаження з одночасним контролем вихідної напруги.
Характеристики електронного навантаження DL24MP:
- Параметри вимірювань, що відображаються: вхідна напруга, струм і потужність, еквівалентний опір навантаження, споживана потужність (Wh), ємність (mAh)
- Діапазон вимірювання напруги: DC 2-200 V
- Роздільна здатність напруги: 0.05V
- Діапазон вимірювання струму: 0.2 40A
- Роздільна здатність струму: 0.01A
- Діапазон вимірювання ємності: 0-999.999Ah
- Дозвіл ємності: 0.01Ah
- Діапазон вимірювання потужності: 0-600W
- Дозвіл потужності: 0.01W
- Діапазон виміру опору: 0.01-9999.99Ω
- Діапазон вимірювання ємності: 0-99999 mAh
- Розрядна потужність: до 999W
- Час оновлення: >500 ms/раз
- Режими роботи під час розряду: CC (постійний струм), CV (постійна напруга), CR (постійний опір), CP (постійна потужність), BRT та PT
- Функція обнулення накопичувальних лічильників: є
- Функція встановлення таймера обмеження часу роботи: є
- Функція калібрування напруги та струму: є
- Схема підключення: 2-провідна, 4-провідна
- Бездротове підключення: Bluetooth до мобільних пристроїв ОС Android та iOS
- Мобільний додаток: U Meter, E Meter

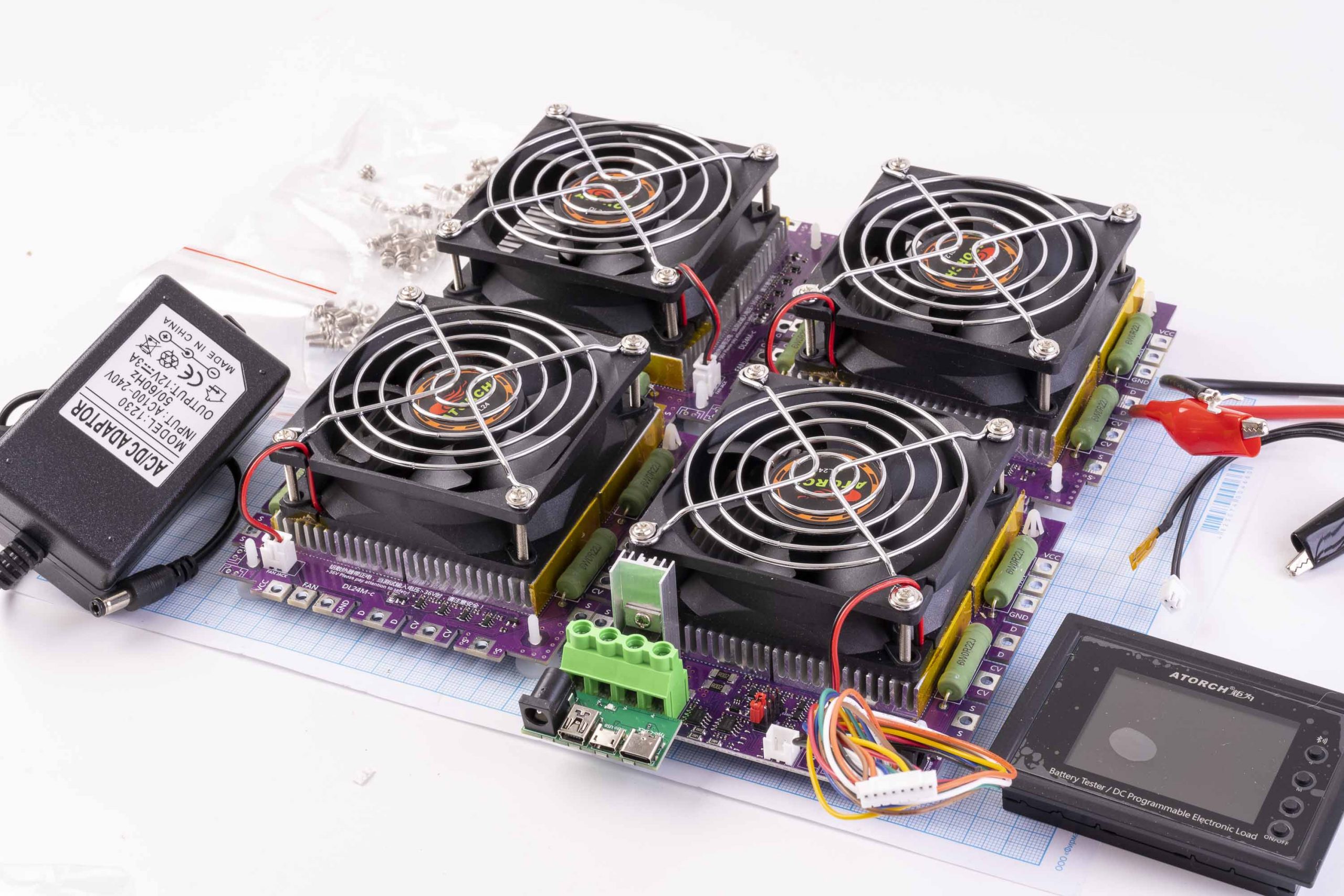

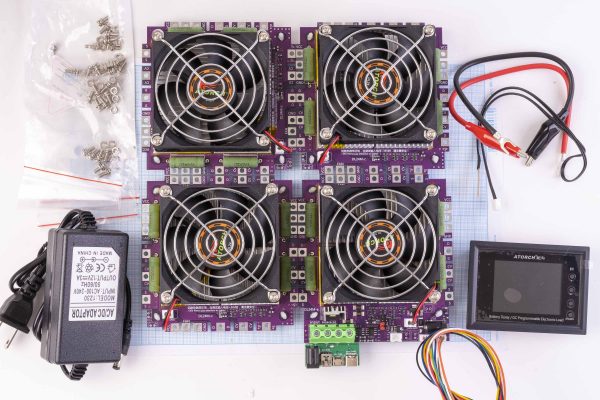

Комплектація:
- Електронне навантаження ATORCH DL24MP 150W – 1 шт
- Додаткові блоки навантаження 150W – 3 шт
- Адаптер живлення – 1 шт
- USB клемник – 1 шт
- Плата адаптера – 1 шт
- Термопара – 1 шт
- Затискачі-крокодили – 1 комплект
Опис управління
- Короткочасне натискання кнопки “ON/OFF” (“ВКЛ/ВИКЛ”) включає або вимикає навантаження.
- Тривале натискання кнопок +/- одночасно – очищення всіх накопичених даних, таких як поточна ємність, час роботи від батареї і т.д.
- Натисніть і утримуйте кнопку «M», режим роботи почне блимати, потім натисніть кнопку «+/-», щоб вибрати режим роботи (CC/CV/CR/CP/BRT/PT).
При включенні на короткий час висвічується логотип виробника і пристрій переходить у режим основного екрана, на який виводиться:
- Режим роботи та встановлене значення
- Вхідна напруга
- Струм навантаження
- Потужність навантаження
- Еквівалентний опір навантаження
- Споживана потужність у Wh
- Пройдена ємність у mAh
- Час роботи з моменту обнулення лічильника та температура зовнішнього термодатчика
- Таймер обмеження часу роботи
- Поріг відключення мінімальної напруги, 0.0 при роботі без обмеження і далі від 0.7V.
- Температура внутрішнього термодатчика
- Еквівалентний внутрішній опір джерела
- Стан навантаження, увімкнена/вимкнена.
