Опис
2-х канальне радіореле 230V використовується для управління освітленням, двигунами, дверима або воротами, домашньою електронікою потужність до 2000W на відстані за допомогою компактного пульта дистанційного керування двома кнопками. При натисканні кнопки на пульті спалахує червоний світлодіод. Реле відмінно підходить для мікроконтролерів, в тому числі Arduino.
З цим радіоореле можуть працювати пульти з фіксованим кодом. Також реле сумісне з сигналізацією G90B, мостом Broadlink, Sonoff Bridge та іншими системами “розумний дім”.

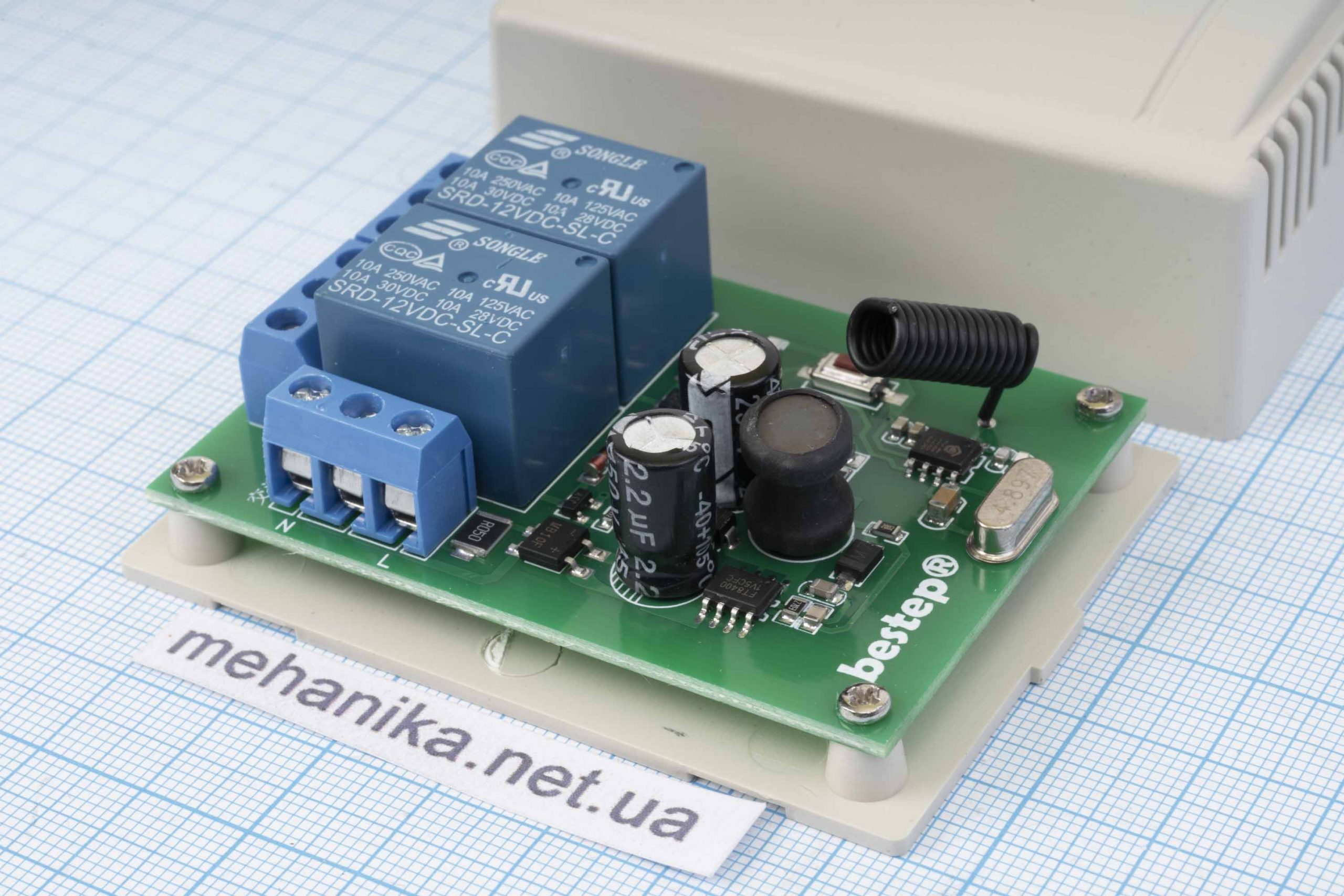

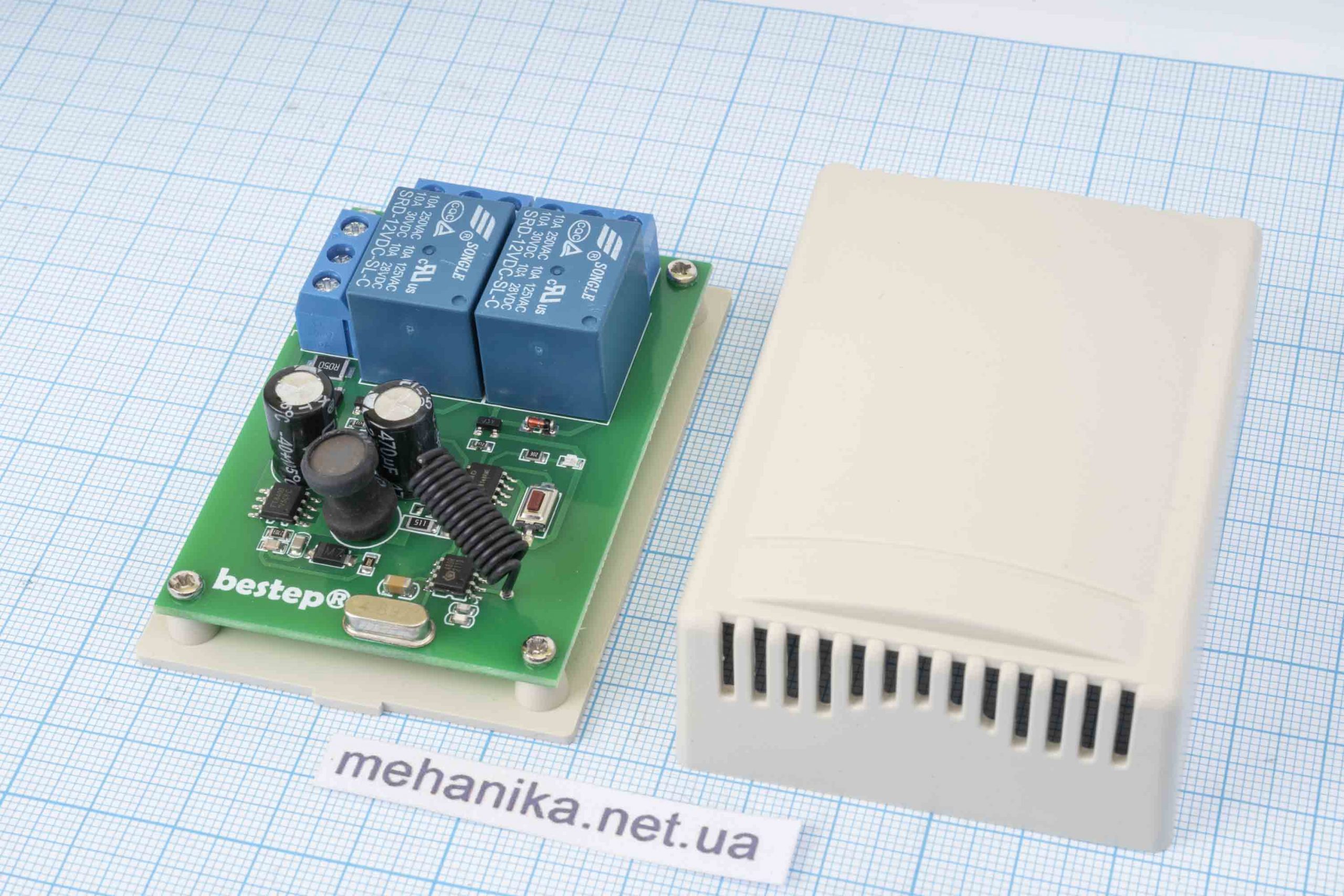

Модуль виконаний у невеликому пластиковому корпусі білого кольору, у вигляді коробочки. Збоку є отвори для дротів.
Перед початком підключення, для зручності, модуль можна вийняти з корпусу. Потім потрібно підключити до клем модуля IN живлення AC 230V, до клем OUT потрібно підключити пристрої, якими бажаєте керувати, вони так само повинні живитися від AC 230V.

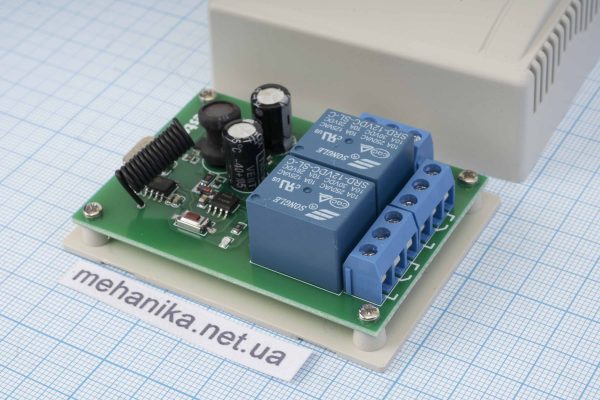

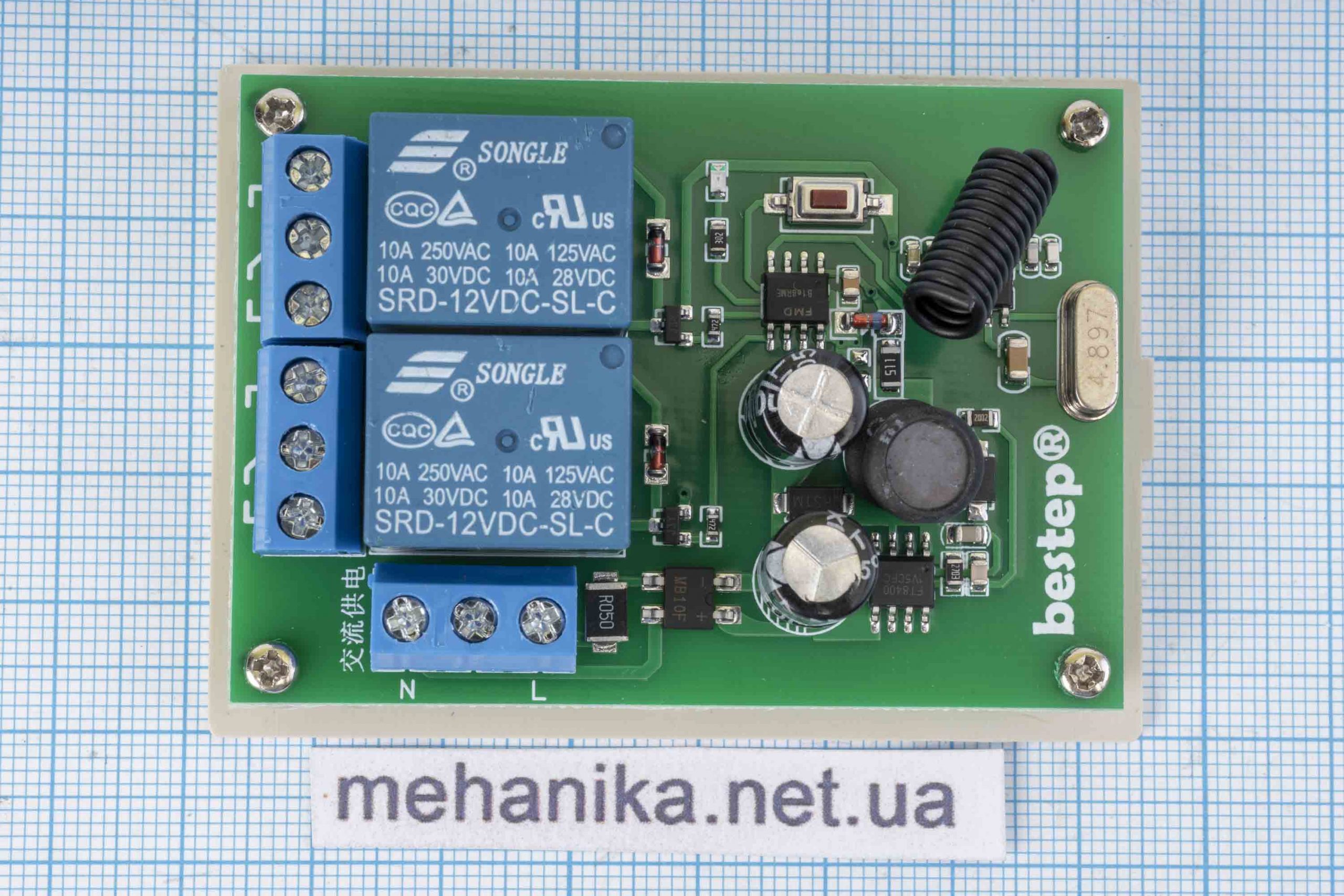

Під час натискання кнопки на пульті на платі спалахує червоний світлодіод і реле спрацьовує. Також на платі встановлена кнопка для приєднання нових брелоків або обнулення наявних. Для отримання сигналів від пульта ДУ використовується радіо модуль, який працює на частоті 315 MHz.
ВАЖЛИВО! Приймач підключається до мережі AC 230V, йому не потрібно для роботи окремого блоку живлення – це дуже зручно і значно спрощує його використання.
Всі комутовані контакти реле виведені на контактні клеми та не мають інших з’єднань на платі, що не обмежує вас у реалізації схеми комутації.
Приймач має 5 режимів роботи:
- Режим “Дзвінок”. Реле замкнуте, поки натиснуто кнопку пульта дистанційного керування. Якщо відпустити кнопку – реле розімкнеться. Використовується одна кнопка пульта.
- Режим “Однокнопковий вимикач”. Натискання кнопки пульта дистанційного керування замикає реле, повторне натискання – розмикає. Використовується одна кнопка пульта.
- Режим “взаємного блокування”. Увімкнення одного каналу викликає вимкнення другого каналу і навпаки.
- “Комбінований” режим. Перший канал у режимі “дзвінок”, другий у режимі “однокнопковий вимикач”.
- Режим “Імпульсний”. Обидва канали працюють в імпульсному режимі. При натисканні кнопки пульта реле замикається на короткий проміжок часу (приблизно 0,5 с) і самостійно розмикається незалежно від того, чи залишається кнопка пульта натиснутою, чи ні.
Технічні характеристики:
- Напруга живлення: AC 85V-250V
- Навантажувальна здатність реле: не більше 10А
- Споживаний струм у режимі спокою: <8.5mA
- Частота радіосигналу: 315 MHz
- Максимальна кількість пультів: 25
- Дальність роботи пульта: до 100 метрів на повністю відкритому просторі (у приміщенні результат буде значно меншим)
- Кількість каналів: 2
- Кодування сигналу, що підтримується: Learning Code(1527), Fixed Code(2262)
- Чутливість приймача: -105 dBM
- Доступні комутаційні контакти реле: NO, COM, NC “сухі”
- Розміри плати: 73 мм x 52 мм x 25 мм
- Розміри корпусу: 75 мм x 55 мм x 30 мм
- Вага: 58 г
